Présentation
L'écran de configuration est composé de différentes zones et permet de définir les caractéristiques nécessaires pour une liaison INTERBUS.
Illustration

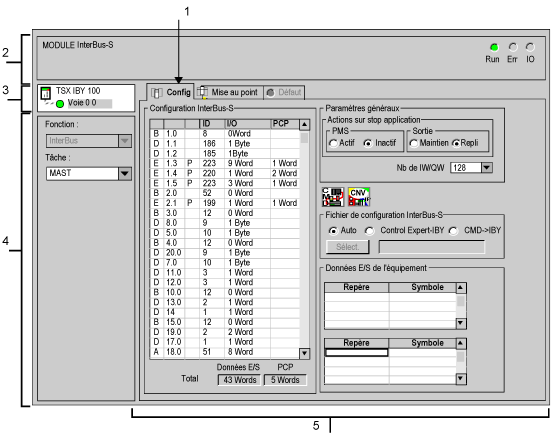

La figure ci-dessous représente un écran de configuration.
Description
Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.
Numéro
Elément
Fonction
1
Onglets
L'onglet au premier plan indique le mode en cours (Configuration pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes suivants sont disponibles :
  • Configuration,
  • Mise au point, accessible uniquement en mode connecté,
  • Diagnostic (par défaut), accessible uniquement en mode connecté.
2
Zone du module
Rappelle l'intitulé abrégé du module et l'état du module en mode connecté par des voyants.
3
Champ de voie
Permet :
  • en cliquant sur le numéro de référence, d'afficher les onglets :
    • Description, qui indique les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrée/sortie :
    • Défaut, qui indique les défauts de l'équipement (en mode connecté).
  • de sélectionner la voie ;
  • d'afficher le symbole, c'est-à-dire le nom de la voie défini par l'utilisateur (avec l'éditeur de variables).
4
Zone des paramètres généraux
Permet de choisir les paramètres généraux associés à la voie :
  • Fonction : la fonction INTERBUS est figée (estompé).
  • Tâche : définit la tâche MAST ou FAST par laquelle les objets à échange implicite de la voie seront échangés.
5
Zone de configuration
Permet de configurer les paramètres de configuration de la voie. Certains choix peuvent être figés et apparaissent en estompé.
Elle est décomposée en six zones :
  • l'indication du nombre de mots de données DP et PCP,
  • l'accès au convertisseur de fichier (bouton ) et au logiciel CMD Tool (bouton ),
  • les données d'entrées et de sorties associées à un équipement.
