Temps de réponse de l'application

Présentation

Le temps de réponse de l'application est un temps de réponse logique ne prenant pas en compte les temps de filtrage et de réponse des interfaces capteurs et actionneurs.

C’est le temps écoulé entre l'acquisition d'une entrée et le positionnement d'une sortie sur le bus INTERBUS.

Illustration

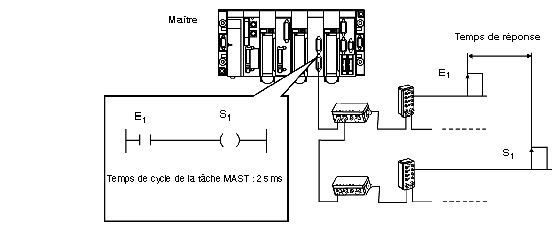

L'exemple suivant illustre le temps de réponse d'une application.

Exemple de temps de réponse

Le tableau ci-dessous donne un exemple de temps de réponse mesuré pour la configuration d’un bus spécifique.

Nombre de mots utilisés			Mode CPU	Temps de scrutation INTERBUS_S (ms)	Temps de scrutation automate (ms)			Temps de réponse mesuré (ms)
%IW	%QW	PCP	Mode CPU	Temps de scrutation INTERBUS_S (ms)	moyenne	min.	max.	moyenne	min.	max.
56	56	2	Cyclique	4.8	5	2	13	39	30	77
56	56	2	Periodique	4.8	25	-	-	74	60	101
103	118	5	Cyclique	9.7	4	2	11	80	58	117
128	128	5	Cyclique	11.4	6	3	12	88	68	135

Calcul du temps de réponse

Cette formule est utilisée pour le calcul du temps de réponse maximal.

Tmax (ms)= 2*Tplc_max + 9*Tibs + Tinput + Tsoft, avec :
- Tplc_max = temps de scrutation automate maximal en ms,
- Tibs = temps de scrutation IBS en ms,
- Tinput = temps de retard en entrée en ms = 3 ms,
- Tsoft = temps de scrutation du logiciel = 5 ms.

NOTE : Le temps de réponse dépends du temps de scrutation automate et du bus INTERBUS. La formule précédente donne une valeur dans le cas plus défavorable pour les temps de réponse.
