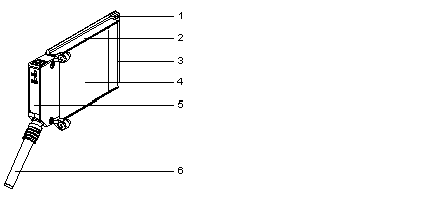

Numéro
|
Désignation
|
Commentaires
|
---|---|---|
1
|
Carte équipée
|
Reçoit les composants électroniques
|
2
|
Corps en zamak
|
-
|
3
|
Connecteur PCMCIA
|
Connecteur à 20 points de connexion
|
4
|
Capot supérieur
|
Reçoit le libellé de référence commerciale indiquant le type de carte PCMCIA
|
5
|
Capot amovible
|
Assure la visualisation de la carte dans son emplacement. La désignation des deux voyants est imprimée sur la face avant du capot amovible. Ce capot permet aussi la fixation de la carte PCMCIA sur le processeur.
|
6
|
Câble de liaison avec férule
|
La férule placée à l'extrémité du câble côté carte PCMCIA évite tout pincement du câble par le capot amovible. Cette férule élimine aussi le risque de rayon de courbure sur le câble qui pourrait nuire à la qualité de la liaison.
|
Etape
|
Action
|
Illustration
|
---|---|---|
1
|
Connectez le câble.
|
![]() |
2
|
Placez le capot approprié sur l'équipement, en prenant soin d'insérer la férule dans l'emplacement prévu à cet effet, afin de fixer le câble à la carte.
|
|
3
|
Vissez le capot.
|
|
4
|
Insérez la carte dans l'emplacement prévu à cet effet dans l'équipement hôte.
|
|
5
|
Vissez la carte, afin d'éviter qu'elle ne bouge sous tension et de garantir son bon fonctionnement.
|
Etape
|
Action
|
Illustration
|
---|---|---|
1
|
Connectez le câble.
|
![]() |
2
|
Placez le capot approprié sur l'équipement, en prenant soin d'insérer la férule dans l'emplacement prévu à cet effet, afin de fixer le câble à la carte.
|
|
3
|
Vissez le capot.
|
|
4
|
Retirez le capot plastique du caddie.
|
![]() |
5
|
Guidez la carte à l'oblique dans le caddie à l'aide des 2 détrompeurs.
|
![]() |
6
|
Faites glisser la carte dans le caddie jusqu'à ce qu'elle arrive en butée. La carte est alors fixée au caddie.
|
![]() |
7
|
Insérez l'ensemble (caddie et carte) dans l'emplacement prévu à cet effet dans l'équipement hôte.
|
![]() |
8
|
Vissez la carte, afin d'éviter qu'elle ne bouge lors de la mise sous tension et afin de garantir son bon fonctionnement.
|
