Cet écran permet d'afficher les détails de l'évolution des valeurs de tous les compteurs d'un point de connexion sélectionné.
Il contient trois zones correspondant à chaque type de compteur :
-
d'activité ;
-
de défaut ;
-
constructeur.

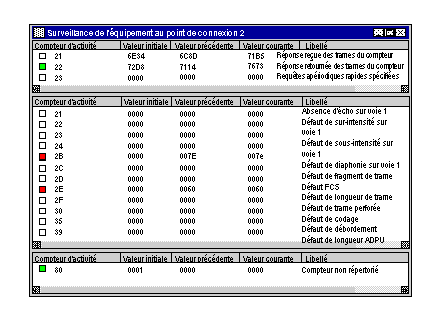

L'écran dédié à l'équipement se présente ainsi :
Les éléments suivants sont associés à chaque compteur :
-
une icône indiquant l'évolution du compteur depuis l'état de référence :
-
blanc : aucune évolution ;
-
vert : évolution des compteurs d'activité ou constructeur ;
-
rouge : évolution des compteurs de défauts (la valeur courante est différente de l'état de référence).
-
le numéro du compteur en hexadécimal ;
-
sa valeur de référence en hexadécimal ;
-
sa valeur en hexadécimal lors de la précédente lecture ;
-
sa valeur courante en hexadécimal ;
-
son libellé selon la norme WORLDFIP ou le libellé Compteur non répertorié pour la partie constructeur.
Tant que l'écran est ouvert, les variables compte‐rendu de tous les points de connexion sont lues cycliquement.
A l'ouverture de l'écran ou à la réinitialisation, les valeurs des compteurs de chaque variable compte‐rendu sont mémorisées pour constituer un état de référence.
Un point de connexion est considéré en défaut si la valeur d'un de ses compteurs de défaut a évolué depuis l'état de référence. Lorsque le point est en défaut, l'icône est en rouge.
La remontée des diagnostics ne s'effectue que si une communication existe entre le gestionnaire de bus et le point de connexion en défaut. Les défauts correspondent aux compteurs de défaut définis par la norme WORLDFIP.
Comment réinitialiser l'état de référence
La marche à suivre suivante présente la procédure pour réinitialiser l'état de référence
|
Etape
|
Action
|
|
1
|
Effectuez un clic droit sur l'arrière‐plan.
Résultat : Un menu contextuel apparaît.
|
|
2
|
Sélectionnez la commande Réinitialisation.
|
