Cet écran permet d'accéder à la surveillance de tous les équipements configurés.
Cet écran contient la liste des points de connexion configurés, ainsi que les points 0 et 63.

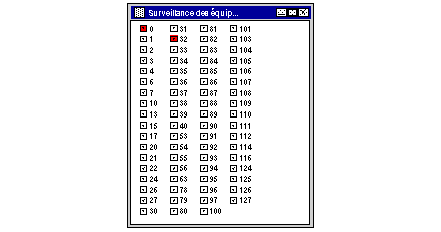

L'écran dédié à l'équipement se présente ainsi :
Les éléments suivants sont associés à chaque point de connexion :
Tant que l'écran est ouvert, les variables de compte‐rendu de tous les points de connexion sont lues cycliquement.
A l'ouverture de l'écran ou lors de la réinitialisation, les valeurs des compteurs de chaque variable compte‐rendu sont mémorisées pour constituer un état de référence. Le temps entre deux lectures d'une même variable est égal au nombre d'équipements configurés + 2 (0 et 63) en secondes.
Un point de connexion est considéré en défaut si la valeur d'un de ses compteurs de défaut a évolué depuis l'état de référence. Lorsque le point est en défaut, l'icône est en rouge.
La remontée des diagnostics ne s'effectue que si une communication existe entre le gestionnaire de bus et le point de connexion en défaut. Les défauts correspondent aux compteurs de défaut définis par la norme WORLDFIP.
Comment désactiver l'écran de surveillance des équipements
La procédure suivante décrit la marche à suivre pour désactiver la surveillance d'un équipement du bus.
|
Etape
|
Action
|
|
1
|
Cliquez sur la case à cocher du point de connexion à désactiver.
Résultat :
La case est décochée, la variable de compte‐rendu de ce point de connexion n'est plus lue et l'état de référence est réinitialisé.
|
Comment réinitialiser l'état de référence
La marche à suivre suivante décrit la procédure de réinitialisation de l'état de référence
|
Etape
|
Action
|
|
1
|
Effectuez un clic droit sur l'arrière‐plan.
Résultat : Un menu contextuel apparaît.
|
|
2
|
Sélectionnez la commande Réinitialisation.
|
