Cet écran offre à l'utilisateur une vue globale du bus et signale les défauts de communication sur le bus.
L'écran contient la liste de tous les compteurs de défaut de communication du bus et signale leur évolution.

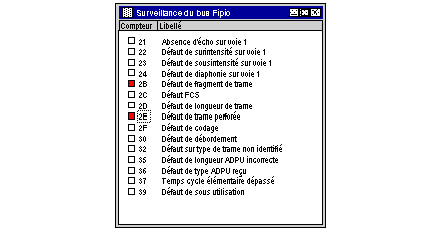

L'écran dédié à l'équipement se présente ainsi :
Chaque ligne contient :
-
une icône représentant l'état des compteurs de défaut (l'état de référence étant l'état à l'ouverture de l'écran) :
-
le numéro du compteur en hexadécimal ;
-
le libellé du compteur (tel qu'il est spécifié par la norme WORLDFIP).
Tant que l'écran est ouvert, les variables compte rendu de tous les points de connexion sont lues de manière cyclique.
A l'ouverture de l'écran ou lors de la réinitialisation, les valeurs des compteurs de chaque variable compte rendu sont mémorisées pour constituer un état de référence. Le temps entre deux lectures d'une même variable est égal au nombre d'équipements configurés + 2 (0 et 63) en secondes.
Dès qu'un compteur de défaut change de valeur par rapport à sa valeur de référence, quel que soit le point de connexion, l'icône du compteur devient rouge. La lecture du libellé du compteur indique le type de défaut détecté.
Exemple
Le compteur 21 devient rouge. Cela signifie qu'au moins un compteur 21 parmi tous les compteurs 21 a évolué.
Comment réinitialiser l'état de référence
La procédure de réinitialisation de l'état de référence est décrite ci-dessous.
|
Etape
|
Action
|
|
1
|
Effectuez un clic droit sur l'arrière-plan.
Résultat : un menu contextuel apparaît.
|
|
2
|
Sélectionnez la commande Réinitialiser.
|
Surveillance du bus par l'application
Dans Control Expert, les mots système %SW150 et %SW151 indiquent le nombre de trames émises et reçues par le gestionnaire de la voie.
Un arrêt de ces deux compteurs indique un arrêt de la fonction Gestionnaire de la voie Fipio.
Cet arrêt est signalé à l'utilisateur dans l'écran de configuration en mode connecté par le passage au rouge du point de connexion 0.
