Famille
|
Elément
|
Valeurs
|
Signification
|
---|---|---|---|
Symbole
|
%
|
-
|
-
|
Type d'objet
|
I
Q
|
-
-
|
Image de l'entrée physique du module.
Image de la sortie physique du module.
Ces informations sont échangées de manière automatique à chaque cycle de la tâche à laquelle elles sont attachées.
|
M
|
-
|
Variable interne
Ces informations de lecture ou d'écriture sont échangées à la demande du projet.
|
|
K
|
-
|
Constante interne
Ces informations de configuration sont disponibles en lecture seulement.
|
|
Format (taille)
|
X
|
-
|
Booléen
Pour les objets de type booléen, le X peut être omis.
|
W
|
16 bits
|
Simple longueur.
|
|
D
|
32 bits
|
Double longueur.
|
|
F
|
32 bits
|
Flottant. Le format flottant utilisé est celui de la norme IEEE Std 754-1985 (équivalent IEC 559).
|
|
Adresse module/voie et point de connexion
|
b
|
2
|
Numéro de bus.
|
e
|
1 à 127
|
Numéro de point de connexion.
|
|
N° de rack
|
r
|
0
|
Numéro de rack virtuel.
|
N° de module
|
m
|
0 ou 1
|
0 : module de base, 1 : module d'extension.
|
N° voie
|
c
|
0 à 999 ou MOD
|
MOD : voie réservée à la gestion du module et des paramètres communs à toutes les voies.
|
N° de la donnée de la voie
|
d
|
0 à 999 ou ERR
|
ERR : utilisé pour lire un défaut module ou voie.
|
Objet
|
Signification
|
---|---|

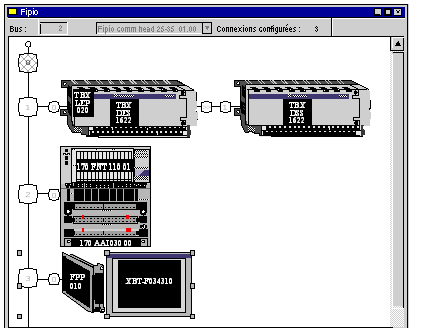

%MW\2.1\0.0.5.2
|
Mot d'état de rang 2 du bit image de l'entrée 5 du module de base d'entrées déportées situé au point de connexion 1 du bus Fipio.
|
%I\2.1\0.0.7
|
Bit image de l'entrée 7 du module de base d'entrées déportées situé au point de connexion 1 du bus Fipio.
|
%Q\2.1\0.1.2
|
Bit image de la sortie 2 du module d'extension de sorties déportées situé au point de connexion 1 du bus Fipio.
|
%I\2.2\0.0.MOD.ERR
|
Information de défaut du module Momentum situé au point de connexion 2 du bus Fipio.
|
%I\2.3\0.0.0.ERR
|
Information de défaut de la voie 0 du module Magelis situé au point de connexion 3 du bus Fipio.
|
![]() |
