Onglet Expert : mode manuel

Présentation

Lorsque vous sélectionnez le mode manuel, vous avez accès aux informations suivantes :

les durées d'inversion et de silence ;
les bandes passantes apériodiques.

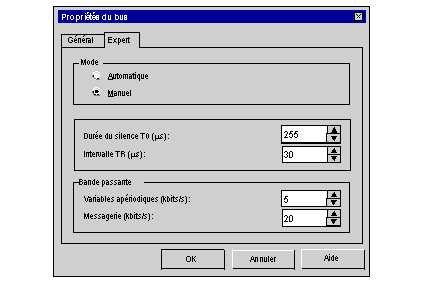

Illustration :

Variables apériodiques

Le tableau ci-dessous décrit ces durées :

Référence	Description
Temporisation de silence T0	Définit le temps maximal existant entre l'émission du dernier octet d'une trame et l'émission du premier octet de la trame suivante. Ce temps est exprimé en micro‐secondes. Sa valeur doit être supérieure à la durée d'inversion TR et inférieure à 255.
Durée d'inversion TR	Définit le temps minimal existant entre l'émission du dernier octet d'une trame et l'émission du premier octet de la trame suivante. Ce temps est exprimé en micro‐secondes. Sa valeur doit être supérieure ou égal à 1 et inférieure à la durée du silence T0.

NOTE : Dans le cas d'une utilisation d'un OZD FIP G3, il est impératif de régler la valeur de T0 = 255 µs et TR = 30 µs pour toutes les configurations.

Bandes passantes apériodiques

Sur un bus Fipio, il existe deux types d'échanges :

des échanges de variables cycliques qui sont réservés aux données du process ;
des échanges de variables apériodiques qui concernent la configuration des équipements connectés, le réglage et la messagerie.

Une diminution ou une augmentation de la bande passante des échanges apériodiques (Variables et Messages) a pour but de ralentir ou d'accélérer le débit des variables de configuration ou de réglage pouvant circuler sur le bus. Il en est de même lors d'une diminution ou d'une augmentation de la bande passante apériodique de la messagerie.

Le tableau ci-dessous décrit les bandes passantes apériodiques :

Référence	Description
Variables apériodiques	Elles définissent le débit des variables apériodiques pouvant circuler sur le bus. Cette bande passante est exprimée en Kbits/s. Sa valeur est réglable de 1 à 200 Kbits/s.
Messagerie	Elle définit le débit des messages apériodiques pouvant circuler sur le bus. Cette bande passante est exprimée en Kbits/s. Sa valeur est réglable de 1 à 200 Kbits/s.

NOTE : Une augmentation de la bande passante apériodique augmente le temps de cycle réseau.
