Ecran de mise au point de la voie Ethernet

Introduction

Cet écran composé de six zones permet de mettre au point un port Ethernet.

Illustration

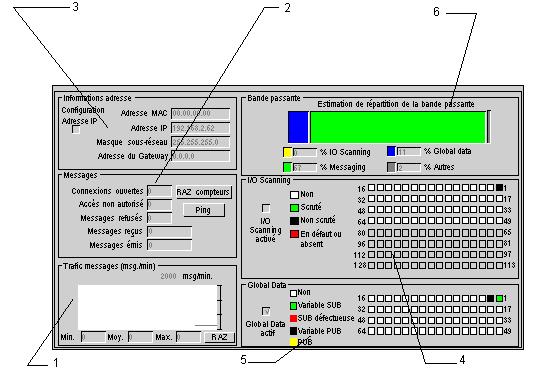

L'écran de communication Ethernet se présente comme suit :

Eléments et fonctions

Le tableau suivant décrit les différentes zones de l'écran de mise au point :

Numéro	Zone	Fonction
1	Trafic des messages	Cette fonction permet d'afficher sous forme de graphique le nombre de messages traités par le module.
2	Messages	Cette fonction permet d'afficher le nombre de connexions et de messages non reçus ou rejetés. Les valeurs du compteur peuvent être réinitialisées à l'aide du bouton RAZ compteurs. Un bouton Ping permet d'accéder au test de communication.
3	Adresses	Cette fonction permet d'afficher les différentes adresses TCP/IP :
4	I/O Scanning	Cette fonction permet d'afficher l'état de chaque module d'E/S distant.
5	Global Data	Cette fonction permet de d'afficher l'état des variables Global Data.
6	Bande passante	Cette fonction permet d'accéder aux diagnostics concernant la bande passante.
