Diagramme des modes de fonctionnement

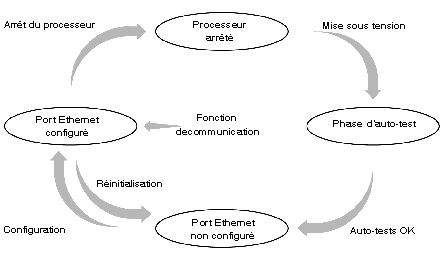

Le diagramme suivant décrit les modes de fonctionnement de la voie Ethernet des modules TSX P57 6634/5634/4634 :
-
Après la mise sous tension, le coprocesseur procède à des auto-tests. Pendant cette phase, le voyant STS est allumé. A la fin des auto-tests, le voyant STS s'éteint.
-
Une fois la configuration reçue, la voie Ethernet réinitialise la communication en cours avant de se configurer (fin des échanges en cours, arrêt des connexions TCP).
La voie est alors opérationnelle. Le voyant STS est allumé.
-
Les fonctions I/O Scanning et Global Data démarrent lorsque l'automate bascule en mode RUN et s'arrêtent lorsque l'automate bascule en mode STOP.
Cas spéciaux : Voie non configurée
Lorsque la voie Ethernet n'est pas configurée dans l'application Control Expert, elle utilise l'adresse IP dérivée de son adresse MAC :
085.016.xxx.yyy où xxx et yyy correspondent aux deux derniers numéros de l'adresse MAC.
Exemple
L'adresse MAC est (en hexadécimal) : 00 80 F4 01 12 20
Dans ce cas, l'adresse IP par défaut est (en décimal) : 085.016.018.032
La voie transmet alors des requêtes BOOTP afin d'obtenir une autre adresse IP. Ces requêtes sont envoyées jusqu'à ce qu'un serveur DHCP réponde ou que Control Expert fournisse une nouvelle configuration.
Une voie Ethernet non configurée permet de recevoir :
Si le voyant STS clignote cinq fois, l'adresse IP de la voie Ethernet est alors dérivée de l'adresse MAC.
Si le voyant STS reste allumé en permanence, alors l'adresse IP a été affectée par un autre équipement du réseau. Cette adresse IP peut être lue dans les objets langage d'adresse IP de la voie.
