Les données de performances présentées ci‐dessous correspondent à celles des modules TSX ETY 4103/PORT/5103 lors de l'utilisation du service
I/O Scanning.
Temps de redémarrage d'une configuration I/O Scanning
Ce temps correspond à la durée écoulée entre la mise sous tension de la configuration complète et le moment où toutes les entrées/sorties distantes deviennent opérationnelles (bits d'état activés, bits de mot compris entre %IWr.M.c.1 et %IWr.m.c.4 = 1).
Les valeurs sont indiquées en secondes :
-
T = 35 s, lorsque le module TSX ETY 4103/PORT/5103 est utilisé comme serveur BOOTP pour connecter les équipements scrutés
-
T = 17 s, lorsque les équipements scrutés utilisent un autre serveur BOOTP/DHCP
Temps de redémarrage des E/S
Ce temps correspond à la durée entre la mise sous tension de l'entrée/la sortie distante et le moment où tous les bits d'état sont activés (bits de mot compris entre %IWxy.i.l et %IWxy.i.4 = 1).
La valeur est indiquée en secondes :
Temps de réponse de l'application
Ce temps correspond à la durée écoulée entre l'acquisition d'une entrée distante et le positionnement d'une sortie distante.
Il s'agit d'un temps de réponse logique qui ne prend pas en compte le temps de filtrage, ainsi que les temps de réponse des interfaces de l'actionneur et du capteur.

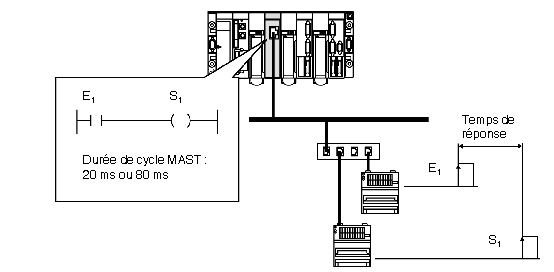

Voici un exemple de durée écoulée entre l'acquisition d'une entrée et le positionnement d'une sortie :
Temps de réponse avec un cycle de 20 ms

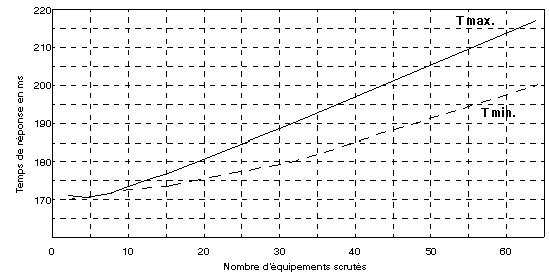

Temps de réponse avec un cycle de 80 ms
