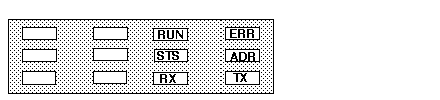

Bloc d'affichage
Le panneau d'affichage est conforme à la norme Premium.
Les voyants COL, RX et TX sont contrôlés par l'électronique de la ligne ; ils indiquent :
Diagnostic
Signification des voyants de diagnostic :
RUN
ERR
STS
COL
TX
RX
Signification
E
E
E
ns
ns
ns
Module non alimenté.
E
E
P
ns
ns
ns
Module en autotest.
P
E
E
ns
ns
ns
Le module est prêt.
E
P
E
ns
ns
ns
Module non opérationnel.
E
P
P
ns
ns
ns
Erreur de fonctionnement logiciel. Etat temporaire provoquant la réinitialisation du module.
E
C
P, C
ns
ns
ns
Module non configuré ou en cours de configuration.
P
E
P
ns
ns
ns
Module configuré, opérationnel.
ns
ns
C
ns
ns
ns
Module configuré. Diagnostics en fonction du clignotement des voyants :
  • 2 clignotements : le module n'a pas d'adresse MAC.
  • 3 clignotements : le câble Ethernet n'est pas connecté au module ou au concentrateur.
  • 4 clignotements : l'adresse IP du module est déjà utilisée par une autre adresse IP sur le réseau. Un conflit avec un équipement distant est signalé par le même clignotement.
  • 5 clignotements : le module est configuré comme un client BOOTP et il attend une réponse de serveur BOOTP.
  • 6 clignotements : adresse IP incorrecte. Le module est défini sur son adresse IP par défaut.
P
E
P
E
C
E
Envoi en cours via la communication Ethernet
P
E
P
E
E
C
Réception en cours via la communication Ethernet.
P
E
P
E
C
C
Envoi/Réception en cours via la communication Ethernet.
P
E
P
C
C
E
Le module a détecté une collision.
P = allumé en permanence, C = clignotant, E = éteint, ns = non significatif
