Ecran de mise au point du module
Traduction de la notice originale
A propos de nous

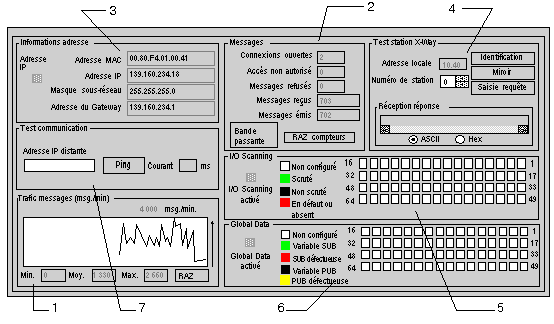

Illustration
L'écran de mise au point, constitué de huit zones, est dédié aux communications Ethernet :
Eléments et fonctions
Le tableau suivant décrit les différentes zones de l'écran de mise au point :
Numéro
Zone
Fonction
1
Trafic des messages
Cette fonction permet d'affichage sous forme graphique le nombre de messages traités par le module
2
Messages
Cette fonction permet d'afficher le nombre de connexions et de messages non reçus ou rejetés. Les valeurs du compteur peuvent être réinitialisées à l'aide du bouton RAZ compteurs.
Un bouton Bande passante permet d'accéder aux diagnostics concernant la bande passante.
3
Informations adresse
Cette fonction permet :
  • d'afficher les paramètres de configuration des services TCP/IP
  • de tester les communications du profil TCP/IP
4
Test station X-Way
Cette fonction permet de tester les communications UNI‐TE sur le profil TCP/IP
5
I/O Scanning
Cette fonction permet d'afficher l'état de chaque module d'E/S distant
6
Global Data
Cette fonction permet de d'afficher l'état des variables Global Data
7
Test communication
Cette fonction permet de tester les communications
