Surveillance de la bande passante

Introduction

Le module TSX ETY 4103/PORT/5103 propose un service de surveillance de la bande passante utilisée.

Accès au service de surveillance de la bande passante

La procédure d'accès aux paramètres de configuration du service de surveillance de la bande passante est la suivante :

Etape	Action
1	Accédez à l'écran de configuration du module.

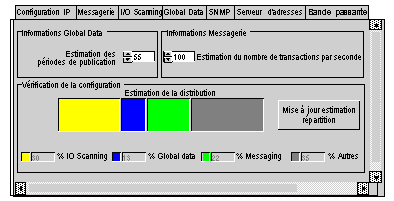

2	Sélectionnez l'onglet Bande passante :

Utilisation du service de surveillance de la bande passante

Pour utiliser ce service, procédez comme suit :

Etape	Action
1	Après avoir configuré les services I/O Scanning et Global Data, saisissez, dans la zone Données de messagerie, une estimation du nombre de transactions par seconde.
2	Dans la zone Informations Global Data, indiquez une estimation du nombre de période de publication. La valeur saisie doit correspondre à la valeur moyenne estimée de la fréquence de publication des stations situées dans un groupe de distribution (stations locales et distantes). Exemple : Votre application publie la variable 5 et souscrit les variables 12 et 15, publiées par un automate 1 et un automate 2. Votre publication est configurée à 150 ms. L'automate 1 publie la variable 12 toutes les 100 ms. L'automate 2 publie la variable 15 toutes les 200 ms. La valeur à saisir est 150 ms : Valeur arithmétique (150+100+200)/3.
3	Pour afficher l'estimation de la distribution de la bande passante, cliquez sur le bouton Mise à jour estimation répartition :
4	Si la charge du module est trop importante, le message suivant apparaît : "La charge du module ne peut pas excéder 100 %". Répétez les étapes 1 à 3 pour ajuster les paramètres de configuration jusqu'à ce que la charge du module soit correcte.
