Configuration de Global Data

Introduction

Afin de permettre au module TXS ETY 4103/PORT/5103 d'utiliser le service Global Data, il est nécessaire de définir les paramètres de configuration.

Accès au service Global Data

Pour définir le service Global Data :

Etape	Action
1	Accédez à l'écran de configuration du module.
2	Dans la zone Services du module, cochez la case Global Data : L'onglet Global Data s'active.

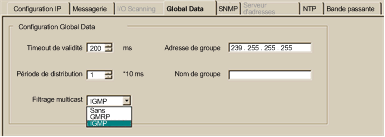

3	Cliquez sur l'onglet Global Data :

NOTE : Les fonctions IGMP et Aucun sont disponibles uniquement dans Unity 4.1 et versions ultérieures.

Table des variables

Pour configurer les variables Global Data, vous devez utiliser l'éditeur de variables Control Expert :

Etape	Action

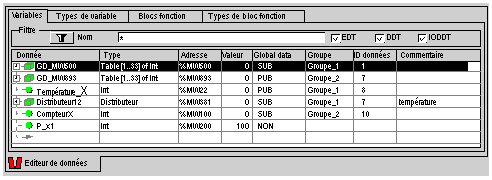

1	Accédez à l'éditeur de variables Control Expert :

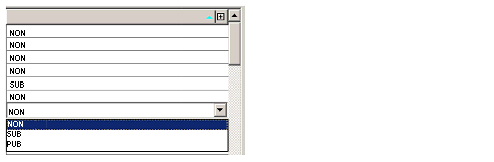

2	Pour chaque variable Global Data, indiquez si elle est publiée (PUB) ou souscrite (SUB) dans le champ Global data. Pour ce faire, cliquez deux fois sur la colonne Global data correspondant à la variable que vous souhaitez définir, puis sélectionnez une option dans le menu, tel qu'illustré ci-dessous.

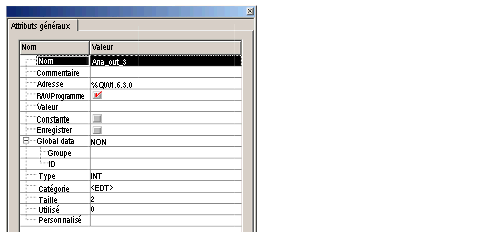

3	Cliquez à l'aide du bouton droit de la souris sur chaque variable que vous souhaitez configurer. La zone Propriétés des données associée à la variable sélectionnée s'affiche. Dans la colonne Nom, développez la section Global data.
4	Attribuez un nom au groupe Global Data dans le champ Groupe.
5	Complétez le champ ID (identifiant d'une station distante dans un groupe de distribution).

NOTE : par défaut, la colonne Global data ne s'affiche pas dans l'éditeur de variables. Dans ce cas, cliquez à l'aide du bouton droit de la souris sur une colonne de l'éditeur, puis sélectionnez Personnaliser colonnes…. Dans la boîte de dialogue Configurer colonnes, cochez la case Global data, puis cliquez sur OK. La colonne Global data apparaît alors dans l'éditeur de variables.

Configuration de Global Data

Pour configurer le service Global Data, observez les étapes suivantes une fois dans la zone Configuration Global Data :

Etape	Action
1	Indiquez l'adresse du groupe de distribution auquel la station appartient (entre 224.0.0.0 et 239.255.255.255).
2	Ajustez la période de distribution sur un nombre de cycles d'automate compris entre 1 et 50.
3	Indiquez le nom de groupe défini dans l'éditeur de données de Control Expert (voir ci-dessus).
4	Sélectionnez le protocole de multidiffusion : Aucun GMRP IGMP
5	Définissez le timeout de validité. Cette valeur peut être réglée entre 50 et 15 000 ms (par incréments de 50 ms).
