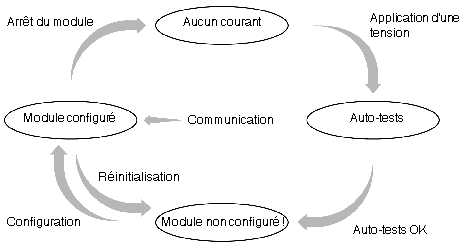

Le diagramme suivant décrit les modes de fonctionnement du module TSX ETY 4103/PORT/5103.
-
Après la mise sous tension, le module procède à des auto-tests. Au cours de cette phase, le voyant STS est allumé. A la fin des auto-tests, le voyant RUN s'allume.
-
Le module ne fonctionne pas avec une configuration par défaut. L'application de l'automate local doit lui envoyer la configuration.
Les valeurs de configuration figurent dans la liste des objets langage %KW et fournissent en particulier l'adresse IP et l'adresse X-Way du module.
Cette configuration est transmise à chaque redémarrage de l'automate (à chaud ou à froid).
-
Une fois la configuration reçue, le module réinitialise la communication en cours sur 0 avant de se configurer (fin des échanges en cours, arrêt des connexions TCP).
Le module est désormais opérationnel. Les voyants RUN et STS sont allumés.
-
Les fonctions I/O Scanning et Global Data démarrent lorsque l'automate bascule en mode RUN. Elles s'arrêtent lorsque l'automate bascule en mode STOP.
Si le module TSX ETY 4103/PORT/5103 n'est pas configuré dans l'application Control Expert (voyant RUN éteint et voyant ERR clignotant), il prend l'adresse IP dérivée de son adresse MAC :
085.016.xxx.yyy où xxx et yyy correspondent aux deux derniers numéros de l'adresse MAC.
Exemple
L'adresse MAC du module est (en hexadécimal) : 00 80 F4 01 12 20
Dans ce cas, l'adresse IP par défaut est (en décimal) : 085.016.018.032
Le module transmet alors des requêtes BOOTP/DHCP afin d'obtenir une autre adresse IP. Ces requêtes sont envoyées jusqu'à ce qu'un serveur BOOTP/DHCP réponde ou que Control Expert fournisse une nouvelle configuration.
Si le module détecte un doublon d'adresse IP, le voyant STS clignote 4 fois en une minute (même comportement au niveau du module possédant la même adresse).
