Lorsque le service I/O Scanning est activé, l'état de chaque équipement configuré est affiché à l'écran.
NOTE : Il n'existe pas de service I/O Scanning pour le module TSX WMY 100.

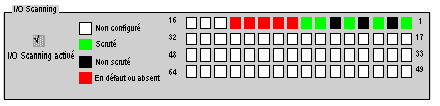

Boîte de dialogue I/O Scanning
La fenêtre s'affiche comme suit :
Un équipement référencé dans l'onglet Configuration I/O Scanning peut être dans les différents états suivants :
-
Scruté : vert
-
Non configuré : blanc
-
Non scruté : noir (le service I/O Scanning n'étant pas activé, aucun équipement n'est sélectionné dans l'onglet de configuration)
-
En défaut ou absent : rouge
NOTE : Dans les cas où l'équipement se trouve dans les états Non configuré et Non scruté, aucune requête Modbus destinée à l'équipement n'est générée.
