Introduction
Cette rubrique décrit la procédure de test d'une voie de communication à l'aide des requêtes via l'écran de mise au point.
Envoi d'une requête
La procédure suivante permet d'envoyer une requête (différente de celles disponibles depuis les boutons de commande) à une station définie. Dans cet exemple, la requête envoyée permet de lire 10 mots (du mot %MW1 au mot %MW10).
Etape
Action
1
Sélectionnez l'adresse de la station à interroger à l'aide du champ Station.
2
Cliquez le bouton Saisir une requête.

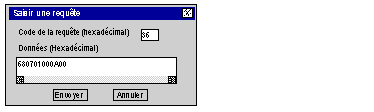

Résultat : La fenêtre suivante s'affiche.
Dans cet exemple, les données envoyées sont codées sur 6 octets.
3
Saisissez le code de fonction (codé en hexadécimal sur un octet) correspondant à la requête que vous souhaitez envoyer.
Dans cet exemple, le code de requête de lecture est 16#36.
4
Saisissez les données à envoyer en les codant toutes en hexadécimal. Les données sont envoyées sans interruption et en continu (pas d'intervalle entre les envois). Lorsque les données sont codées sur un mot, le bit de poids le plus fort et le bit de poids le plus faible sont inversés.
Dans cet exemple, les données sont représentées comme suit :
  • 16#68 : sur un octet, définit le segment (données internes)
  • 16#07 : sur un octet, définit le type d'objet (mots)
  • 16#0100 : sur un octet, définit le premier mot à lire
  • 16#0A00 : sur un octet, définit le nombre de mots à lire
5
Cliquez sur le bouton Envoyer.
Résultat : La réponse apparaît dans la fenêtre Réception réponse :
Dans cet exemple, les données reçues sont représentées sur 21 octets :
  • 16#07 : définit le type d'objet (mots)
  • 16#00C2 : définit la valeur du premier mot (le bit de poids le plus fort et le bit de poids le plus faible sont inversés, la valeur du mot étant 16#C200)
  • ...
