Introduction
La procédure suivante permet d'ajouter un réseau Ethernet et de le lier aux modules Premium Quantum configurés à la section précédente.
Configuration du réseau
Pour ajouter le réseau Ethernet, procédez comme suit :
Etape
Action
1
Localisez le répertoire Communications dans le navigateur du projet.
2
Cliquez avec le bouton droit de la souris sur le sous-répertoire Réseaux situé dans le répertoire Communications.
3
Sélectionnez l'option Nouveau réseau pour afficher la boîte de dialogue Ajouter réseau.
4
Sélectionnez Ethernet dans le champ Liste des réseaux disponibles.
5
Attribuez un nom distinctif à votre réseau dans le champ Changer nom (ETY 4103 dans notre exemple).
6
Cliquez sur OK.
Liaison du réseau au module TSX ETY 4103
Procédez comme suit pour lier le nouveau réseau Ethernet logique au module TSX ETY 4103.
Etape
Action
1
Cliquez deux fois sur Bus X dans le navigateur du projet pour afficher la configuration du rack.
2

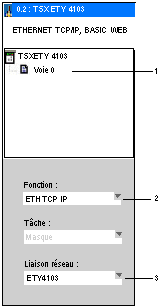

Cliquez deux fois sur le module TSX ETY 4103 à l'emplacement 2 pour afficher l'écran de liaison de réseau.
3
Sous TSX ETY 4103, cliquez sur Voie 0 (élément 1 ci-dessus) pour afficher la zone Fonction.
4
Dans la zone Fonction (élément 2 ci-dessus), sélectionnez ETH TCP IP pour afficher la zone Lien réseau.
5
Dans la zone Lien réseau (élément 3 ci-dessus), sélectionnez le nom de votre réseau logique (ETY 4103 dans notre exemple).
6
Cochez la case de validation dans la barre d'outils supérieure pour confirmer la configuration du réseau.
Attribution d'une adresse IP au module TSX ETY 4103
Procédez comme suit pour attribuer une adresse IP au module de communication TSX ETY 4103.
Etape
Action
1
Localisez le répertoire Communications\Réseaux dans le navigateur du projet.
2
Cliquez deux fois sur le nouveau réseau logique (ETY 4103 dans notre exemple) afin d'ouvrir l'écran de configuration du module ETY 4103.
3
Cliquez sur Configuré dans le groupe Configuration de l'adresse IP (zone entourée ci-dessus).
Remarque : avant de passer à l'étape suivante, demandez l'adresse IP, le masque de sous-réseau et l'adresse de passerelle à votre administrateur réseau.
4
Saisissez les valeurs appropriées dans les champs Adresse IP, Masque de sous-réseau et Adresse de la passerelle (192.168.1.15, 255.255.255.0 et 0.0.0.0 respectivement dans notre exemple).
5
Cochez la case de validation située dans la barre d'outils supérieure pour confirmer les paramètres de configuration des adresses IP.
