Utilisation :
|
Version requise :
|
|---|---|
|
Modules de communication Ethernet TSX ETY 4103 ou 5103
|
version 3.1 ou ultérieure
|
|
Ports ETY TSX P57 1634, 2634 ou 3634
|
version 3.1 ou ultérieure
|
|
CPUs TSX P57 4634, 5634 ou 6634
|
version 2.0 ou ultérieure
|
|
Paramètre
|
Champ
|
Description
|
|---|---|---|
|
Lecture
|
Zones de données De et A
|
Les valeurs de ces zones définissent la plage des adresses cibles de l'CPU pour la lecture des données de chaque équipement. Les adresses saisies ici s'affichent dans la colonne Variable maître (lecture) de la boîte de dialogue. Dans l'exemple ci-dessus, les valeurs de Lecture s'étendent de 0 à 599. Notez que ces valeurs s'affichent sous la forme %MW0, %MW599, etc. dans la colonne Variable maître (lecture).
|
|
Ecriture
|
Zones de données De et A
|
Les valeurs dans ces zones définissent la plage des valeurs d'adresse source sur l'CPU. L'adresse saisie ici est affichée dans la colonne Variable maître (écriture). Dans cet exemple, les valeurs commençant à %MW2000 sont indiquées dans la colonne Variable maître (écriture).
|
|
Paramètre
|
Champ
|
Description
|
|---|---|---|
|
Bloc de commande de l'équipement
|
case à cocher
|
Si cette case est cochée, le bloc de commande de l'équipement est activé et le maître peut envoyer des requêtes à un esclave. Dans le cas contraire, la fonctionnalité du bloc de commande est désactivée et toutes les entrées de la table I/O Scanning sont activées en permanence.
|
|
Zones de données De et A
|
Si un bit du bloc de commande de l'équipement est désactivé, le scrutateur d'E/S ferme la connexion et définit le bit de validité comme étant défaillant (valeur de bit = 1).
|
|
|
Interv. de répét.
|
zone de données
|
Le paramètre Interv. de répét. est défini en multiples de 5 ms (valeur minimale), jusqu'à 200 ms (valeur maximale).
Le champ Interv. de répét. permet de définir la fréquence à laquelle le scrutateur d'E/S envoie une requête à l'équipement après expiration de la période.
NOTE : la période de répétition du scrutateur d'E/S est un multiple de la période indiquée dans le champ Interv. de répét. La période de répétition réelle utilisée par le service Scrutation d'E/S est indiquée dans la colonne Période de répétition. NOTE : Remarque : Une entrée dans la colonne Période de répétition est arrondie au multiple supérieur le plus proche saisi dans le champ Interv. de répét. si l'entrée n'est pas un multiple de cet intervalle de répétition.
Par exemple, si l'entrée dans Interv. de répét. est de 5 et que vous saisissez 7 dans la colonne Période de répétition, la valeur 7 est arrondie à 10. Si vous modifiez la valeur Interv. de répét. sur 6 et que vous saisissez 7 dans Période de répétition, la valeur 7 est arrondie à 12. |
|

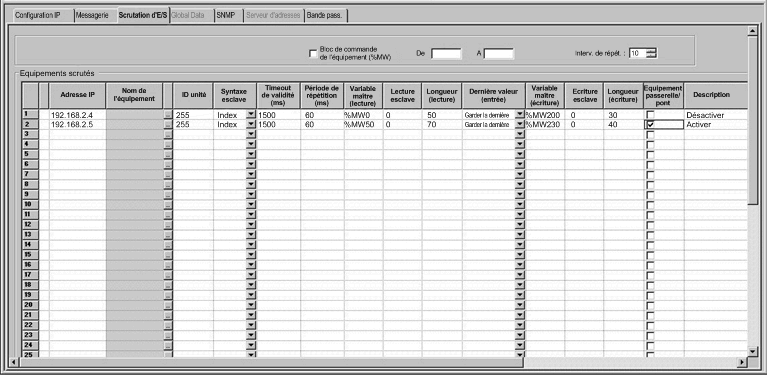

Paramètre
|
Description
|
Exemples
|
|---|---|---|
|
Numéro de l'entrée
|
Première colonne. Elle n'a pas de nom.
Plage valide : 1 ... 128
Chaque entrée représente un échange de scrutation d'E/S sur le réseau.
|
|
|
Adresse IP
|
Adresse IP de l'équipement Ethernet esclave scruté.
|
192.168.1.100
|
|
Nom de l'équipement
|
Pour configurer un équipement (îlot Advantys ou DTM), cliquez sur le bouton ... pour afficher le champ Propriétés et démarrer le logiciel de configuration de l'équipement.
Pour une présentation de cette procédure dans Advantys, reportez-vous à cette section.
Pour une présentation de cette procédure pour les DTMs, reportez-vous à la section Conteneur FDT.
NOTE : lorsque la fenêtre Propriétés est affichée, il est impossible de modifier Scrutation d'E/S. |
MySTB1 ou Master_PRM_DTM_10
|
|
ID unité
|
Ce champ permet d'associer l'adresse esclave de l'équipement connecté à une passerelle Ethernet/Modbus grâce à l'adresse IP de cette passerelle :
Si vous utilisez un pont, saisissez son index (1 à 255) dans ce champ.
|
255
|
|
Syntaxe esclave
|
Utilisez ce menu déroulant pour sélectionner l'affichage des valeurs Lecture esclave et Ecriture esclave. Les 4 choix sont (avec un exemple) :
|
Index (valeur par défaut)
|
|
Timeout de validité (ms)
|
Ce champ définit le délai maximal entre les réponses d'un équipement distant. Une fois ce délai expiré, les données reçues deviennent invalides. Le timeout de validité doit être supérieur à la période de répétition (ms). Pour un module Premium ETY Ethernet, il doit être supérieur au temps de scrutation de l'CPU.
Pour le timeout de validité :
|
1 500 ms
|
|
Période de répétition (ms)
|
Vitesse à laquelle les données sont scrutées, de 0 à 50 000 par multiples de :
|
60 ms (avec un intervalle de répétition de 10 ms)
|
|
Variable maître (lecture)*
|
Adresse de destination du PLC où sont stockées les données qui viennent d'être lues sur chaque équipement.
|
%mw10
|
|
Lecture esclave**
|
Index d'adresse source dans l'appareil esclave/distant.
|
Le format de cette valeur dépend de Syntaxe esclave :
|
|
Longueur (lecture)
|
Nombre de mots à lire
|
10
|
|
Dernière valeur (entrée)
|
Ce champ permet de configurer le comportement des entrées dans le cas où il y aurait un problème d'accès à l'équipement distant (par exemple, réseau ou alimentation défectueux, etc.) :
|
Dernière conservée
|
|
Variable maître (écriture)*
|
Adresse source du PLC dont les données sont écrites sur l'équipement esclave/distant.
Ces opérations sont toujours effectuées au niveau du mot.
|
%mw20
|
|
Ecriture esclave**
|
Adresse du premier mot à écrire sur l'équipement esclave/distant.
|
Le format de cette valeur dépend de Syntaxe esclave :
|
|
Longueur (écriture)
|
Nombre de mots à écrire
|
10
|
|
Equipement passerelle/pont
|
Pour permettre que des équipements réseau TCP/IP plus lents (c'est-à-dire, des passerelles et des ponts) soient compatibles avec le scrutateur d'E/S :
|
Valeurs :
|
|
Description
|
Informations complémentaires
|
|
|
*Le maître est le PLC client qui émet la requête.
**L'esclave est le serveur à partir duquel les données sont lues ou sur lequel elles sont écrites.
|
||
