Les câbles TSX C USB 485 / TSX C USB 232 sont des convertisseurs de liaison série USB/RS-485 ou USB/RS232. Ils permettent de relier un équipement muni d'un port USB à un automate.
Ces câbles sont de type « plug and play ». Lorsque vous connectez le câble via le port USB à l'ordinateur, le système d'exploitation (Win 7 ou Win 8.1) détecte un nouveau périphérique et installe le pilote correspondant.
Deux pilotes sont installés :
Important : avant de connecter les câbles au port USB sur le PC, vous devez installer le pilote Uni-Telway ou le pilote de liaison série Modbus. Les pilotes des câbles sont préinstallés lors de l'installation du pilote Uni-Telway ou Modbus.
Procédure d'installation des deux pilotes nécessaire pour utiliser le câble TSX C USB 232 ou TSX C USB 485 :
|
Etape
|
Action
|
|
1
|
Connectez le câble au port USB de l'équipement.
Résultat : Windows détecte le nouveau matériel et installe les pilotes.
REMARQUE : Win XP affiche un assistant pour l'installation des pilotes de périphérique. Sélectionnez l'installation automatique et suivez les instructions affichées pour effectuer l'installation.
|
|
2
|
Pour déterminer le port COM auquel le câble est associé, ouvrez la fiche de propriétés Gestionnaire de périphériques (Démarrer → Panneau de configuration → Système et sécurité → Gestionnaire de périphériques).

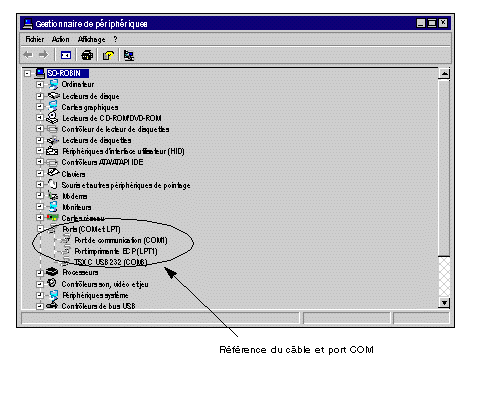

Une fenêtre affiche la référence du câble et le numéro du port COM comme dans l'exemple suivant :
|
Lorsque le pilote est installé, vous pouvez l'attribuer à un autre numéro de port de communication.
Changement du numéro de port COM
L'exemple suivant indique comment modifier le port COM d'un câble TSX C USB 232 configuré sur COM8. Le port COM est reconfiguré sur COM13.
Dans le
Gestionnaire de périphériques, sélectionnez le port COM8 et ouvrez les

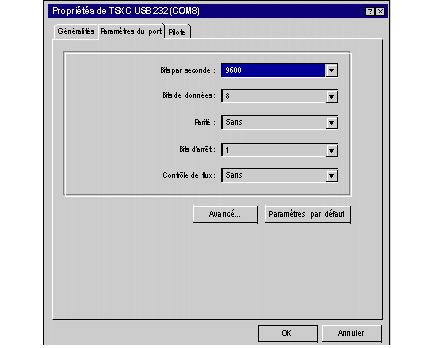

Propriétés pour accéder aux paramètres du port :
Sélectionnez l'onglet
Paramètres des ports dans les propriétés de COM8, cliquez sur

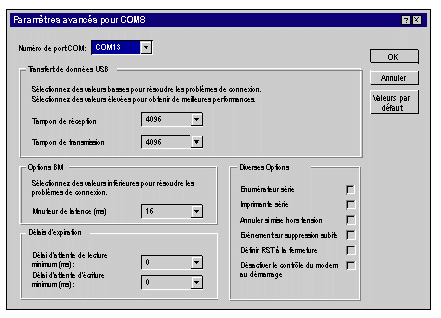

Avancé.... La fenêtre suivante s'affiche :
Sélectionnez le port COM13 et confirmez en cliquant sur OK.
Déconnectez et reconnectez le câble TSX C USB 232 afin d'appliquer les nouveaux paramètres.
