Outil de configuration du pilote

Présentation

L'outil de configuration permet de configurer la carte Ethernet afin qu'elle communique selon le protocole ETHWAY.

Accès à l'outil de configuration

Vous pouvez accéder à l'outil de configuration du pilote ETHWAY comme suit :

Etape	Action
1	Accédez au Panneau de configuration de Windows.
2	Sélectionnez l'option Connexions réseau et accès à distance.

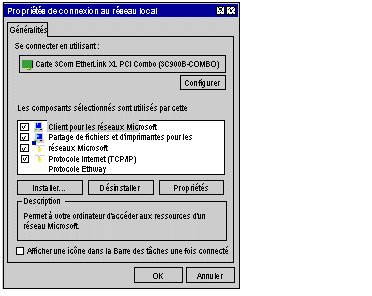

3	Sélectionnez l'icône Connexion au réseau local, puis cliquez avec le bouton droit et sélectionnez l'option Propriétés. Résultat la fenêtre suivante apparaît :
4	Sélectionnez le protocole ETHWAY, puis cliquez sur Propriétés. Résultat L'écran de configuration Ethway s'affiche.

Illustration

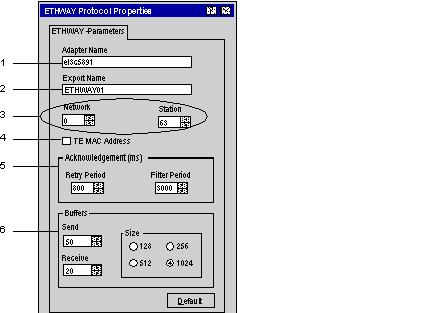

L'écran de configuration de la carte est semblable à ceci :

Description

Ce tableau décrit les différentes zones constituant l'écran de configuration :

Numéro	Elément
1	Ce champ permet de sélectionner la carte Ethernet (utile s'il y a plusieurs cartes Ethernet). Ce champ ne peut pas être modifié sous Windows XP professionnel ou Windows Vista Business Edition 32.
2	Ce champ permet de sélectionner l'instance du pilote ETHWAY. Ce champ ne peut pas être modifié sous Windows XP professionnel ou Windows Vista Business Edition 32.
3	Ces sections permettent de définir l'adresse {Réseau.Station} de la carte Ethernet utilisée.
4	Cette case permet de remplacer l'adresse MAC de la carte Ethernet par l'adresse MAC de SCHNEIDER (Station Réseau 00 80 F4).
5	Cette section permet de configurer l'accusé de réception par la définition de : la période de retransmission entre deux trames si l'équipement distant ne répond pas, la durée de stockage d'une trame provenant de l'équipement distant (utile pour les réseaux chargés). Remarque : en général, la durée de stockage représente trois fois la période de retransmission.
6	Cette section permet de configurer la taille des tampons de transmission et de réception en octets.
