Réglage des paramètres de la carte TSX PCI 57 xxx

Présentation

Avant d'installer la carte TSX PCI 57 •••, vous devez régler les paramètres suivants :

installer le pilote PCI 57,
coder le numéro du rack sur le bus X,
coder la position du processeur sur le rack.

NOTE : Les cartes TSX PCI 57 ••• sont toutes plug and play, c'est-à-dire qu'une fois que le pilote est installé, il vous suffit d'insérer la carte à l'emplacement prévu et l'ordinateur la détecte automatiquement lorsque vous le redémarrez.

NOTE : Vous pouvez connecter jusqu'à deux cartes TSX PCI 57 •••.

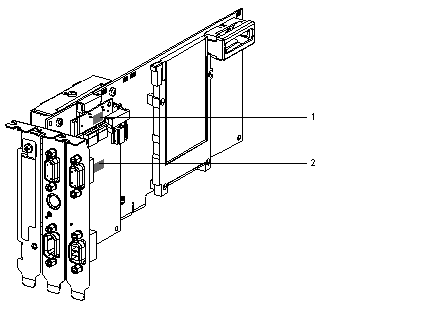

Illustration

Cette carte contient les éléments suivants :

Numéros et éléments

Le tableau ci-dessous décrit les différents paramètres à ajuster :

Numéro	Elément
1	L'adresse du rack sur le bus X peut être codée par les micro-interrupteurs.
2	La position du rack du processeur peut être codée par les micro-interrupteurs.

Procédure

Procédez comme suit pour ajuster les paramètres.

Etape	Action
1	Codez le numéro du rack sur le bus X.
2	Codez la position du processeur sur le rack.
