Réglage des paramètres de la carte TSX FPC 10 ISA

Présentation

Avant d'installer la carte TSX FPC 10, vous devez régler les paramètres suivants:

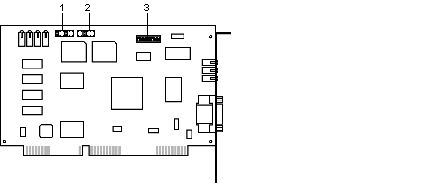

Illustration

Cette carte contient les éléments suivants :

Numéros et éléments

Le tableau ci-dessous décrit les différents paramètres à ajuster :

Numéro	Elément
1	Les cavaliers (SW1) permettent de sélectionner la voie DMA (Direct Memory Access) (sans objet).
2	Un cavalier (SW2) permet de sélectionner le niveau de requête d'interruption (IRQ).
3	Les micro-interrupteurs (SW3) permettent de sélectionner l'adresse standard de la carte dans l'espace d'E/S.

Procédure

Procédez comme suit pour ajuster les paramètres.

Etape	Opération
1	Définissez le cavalier de requête d'interruption pour qu'il soit conforme à l'adresse fournie par ou Windows Vista/XP.
2	Codez l'adresse standard d'E/S fournie par le système d'exploitation ou Windows Vista/XP avec les micro-interrupteurs.

Exemple de sélection IRQ

L'adresse d'interruption fournie par le système est 10 :

NOTE : Le cavalier ne doit pas être configuré dans la position IRQ.

Exemple de sélection d'adresse standard

L'adresse standard fournie par le système est 210 en nombre hexadécimal :
