Ecrans de configuration du pilote

Présentation

L'outil de configuration permet de configurer le pilote Uni-Telway de la carte TSX SCP 114.

Vous pouvez accéder à l'outil de configuration à partir de la barre des tâches : Démarrer → Paramètres → Panneau de configuration → Gestion des pilotes.

Sélectionnez l'onglet correspondant au pilote à configurer dans la fenêtre Gestion des pilotes.

Illustration

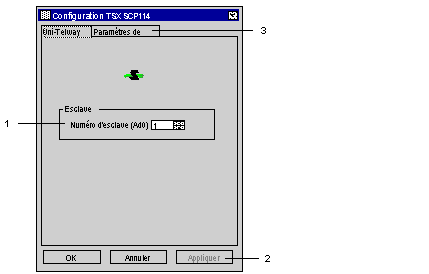

L'écran dédié au pilote Uni-Telway est semblable à ceci :

Description

Ce tableau décrit les différentes zones constituant l'écran de configuration :

Numéro	Elément
1	Cette fenêtre permet de définir l'adresse esclave standard (Ad0) utilisée par la carte.
2	Ce bouton permet de reconnaître l'adresse.
3	Cet onglet permet d'accéder à la configuration des paramètres de transmission.

Paramètres de liaison

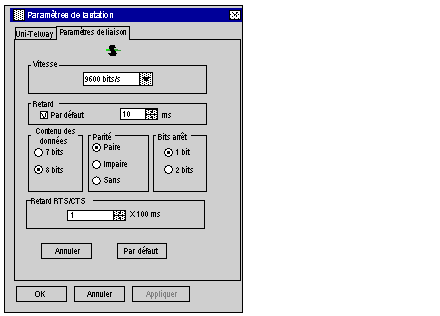

Pour accéder aux paramètres de liaison, sélectionnez l'onglet Paramètres de liaison :

Description

Cet onglet permet de configurer les paramètres liés à la transmission :

Elément	Description
Vitesse	vitesse de transmission comprise entre 300 et 19 200 bits/s.
Retard	définit le retard.
Contenu des données	spécifie la taille des données échangées sur la ligne.
Parité	permet de définir l'adjonction ou non d'un bit de parité ainsi que son type.
Bits arrêt	permet de renseigner le nombre de bits d'arrêt utilisés pour communiquer.
Retard RTS/CTS	permet l'utilisation du signal CTS en cas de communication multipoint.
Par défaut	bouton permettant de réinitialiser tous ces paramètres sur leur valeur par défaut.
