Editeur de bus CANopen

Présentation

Cet écran permet de déclarer les équipements connectés au bus.

Illustration

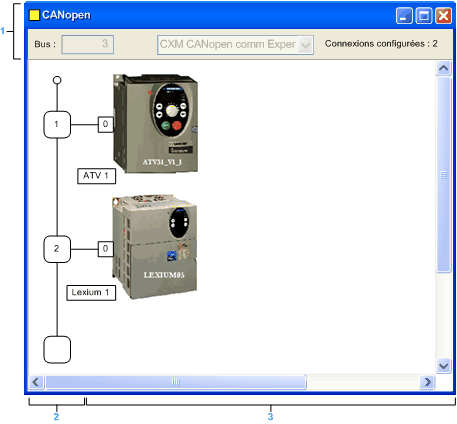

L'éditeur de bus CANopen se présente comme suit :

Eléments et fonctions

Ce tableau décrit les différentes zones constituant l'écran de configuration :

Numéro	Elément	Fonction
1	Bus	Numéro du bus.
1	Connexions configurées	Indique le nombre de points de connexion configurés.
2	Zone des adresses logiques	Cette zone comprend les adresses des équipements connectés au bus.
3	Zone des modules	Cette zone comprend les équipements qui sont connectés au bus.

les points de connexion disponibles sont identifiés par un carré blanc vide.
