Description des processeurs : BMX P34 2010/20102/2030/20302

Présentation

Chaque station automate est équipée d'un processeur BMX P34 •••••.

Il existe cinq processeurs de la gamme Modicon M340 disposant d'un port CANopen :

le BMX P34 2010/20102, qui possède également un port USB et un port série,
le BMX P34 2030/20302/20302H, qui comporte également un port USB et un port Ethernet.

Les processeurs BMX P34 ••••• ont un aspect simple et possèdent un emplacement de carte mémoire.

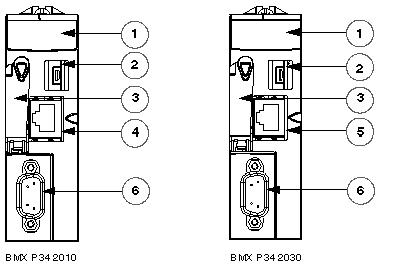

Les figures ci-après présentent les processeurs BMX P34 2010 et BMX P34 2030 vus de l'avant :

Numéro	Désignation
1	Bloc de visualisation
2	Port USB.
3	Emplacement SD-Card
4	Port série
5	Port Ethernet
6	Port CANopen

Ces processeurs sont des maîtres de bus, ils ne peuvent pas fonctionner comme esclaves. Ils sont reliés par des connecteurs SUB D 9 points et permettent la connexion d'équipements esclaves prenant en charge le protocole CANopen.

NOTE : il ne peut exister qu'un processeur BMX P34 ••••• maître par bus.
