Une fois la configuration matérielle pour les esclaves et le maître CANopen terminée, vous devez connecter ces différents équipements.
Exemples de câblage pour le bus

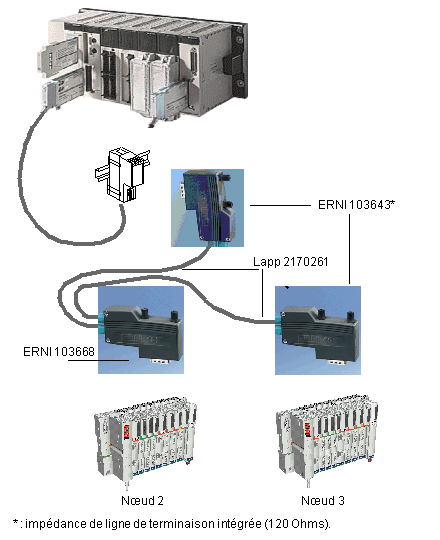

La figure ci-dessous représente une solution de câblage.
Exemple de câble de l'entreprise Selectron :
Pour plus d'informations, voir le site Web : http://www.selectron.ch.
Exemple de câble de l'entreprise Lapp :
Pour plus d'informations, voir le site Web : http://www.lappcable.com/products.
Exemple de connecteurs de l'entreprise ERNI :
-
1 connecteur de chaînage, référence 103668 (connecté au nœud 2).
-
2 connecteurs d'extrémité de bus, référence 103643 (un d'entre eux est connecté à l'équipement de connexion TSX CPP 110 et l'autre au nœud 3).
Pour plus d'informations, voir le site Web : http://www.erni.com.

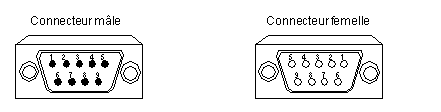

Les connecteurs utilisés sont des connecteurs SUB D 9 broches :
Ce tableau montre la fonction de chaque broche.
|
Elément
|
Description
|
|
1
|
Réservé
|
|
2
|
CAN_L
|
|
3
|
CAN_GND
|
|
4
|
Réservé
|
|
5
|
NC
|
|
6
|
NC
|
|
7
|
CAN_H
|
|
8
|
Réservé
|
|
9
|
NC
|
NOTE : Assurez-vous que vous avez connecté correctement le blindage du câble au connecteur.
Pour plus de détails, reportez-vous au document "Manuel d'installation de matériel CANopen" sur telemecanique.com
