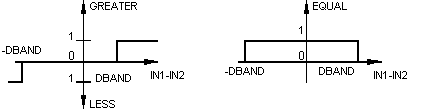

Le paramètre DBAND permet d'activer une zone morte à spécifier, à l'intérieur de laquelle tout écart entre les valeurs IN1 et Inputvalue2 sera considéré comme égal à zéro. Lorsque l'écart IN1 - IN2 reste compris dans cette zone, la sortie EQUAL est définie sur 1.
Spécification de la zone morte

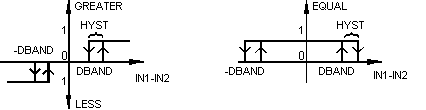

Le paramètre HYST permet d'activer un effet d'hystérésis à générer, lorsque l'écart entre les valeurs IN1 et IN2 diminue : dans une situation dans laquelle la sortie GREATER ou LESS est égale à 1, la sortie EQUAL prend uniquement la valeur 1 lorsque l'écart IN1 - IN2 est inférieur à DBAND - HYST
Génération d'un effet d'hystérésis
Dans ce cas, le bloc agit comme une fonction de comparaison standard :
-
Lorsque IN1 est toujours supérieure à IN2, alors GREATER = 1
-
Lorsque IN1 est égale à IN2, alors EQUAL = 1
-
Lorsque IN1 est inférieure à IN2, alors LESS = 1
Fonction de comparaison standard (DBAND = 0 et HYST = 0)
