Ecran de configuration du module

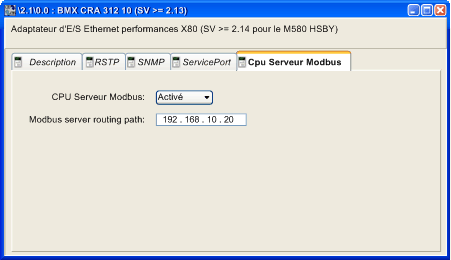

Configuration du chemin de routage du serveur Modbus

Cette configuration ne peut s'effectuer qu'en mode local (automate non connecté).

Pour définir le chemin de routage du serveur Modbus, procédez comme suit :

Etape	Action
1	Double-cliquez sur le module BMXCRA31210 dans l'éditeur de configuration.
2	Sélectionnez l'onglet Serveur Modbus de l'UC.
3	Sélectionnez la valeur Activé pour le champ Serveur Modbus de l'UC.
4	Entrez l'adresse IP du module 140NOC78•00 dans le champ Modbus server routing path (Chemin de routage du serveur Modbus). Le module 140NOC78•00 gère le routage des trames Modbus entre les E/S Ethernet et l'UC.

Control Expert n'offre aucun contrôle sur la cohérence de ces adresses IP.

AVERTISSEMENT

FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

Vérifiez que l'adresse IP est bien celle du Quantum qui prend en charge le serveur Modbus.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

NOTE : Vous devez configurer l'adresse IP du chemin de routage Modbus de chaque module BMXCRA31210 qui prend en charge un module BMXNOM0200.4 esclave Modbus.

Accès aux écrans de configuration des voies

Pour accéder aux écrans de configuration des voies du module BMXNOM0200.4, procédez comme suit :

Etape	Action
1	Ouvrez le sous-répertoire BMXNOM0200.4 dans le navigateur du projet.
2	Sélectionnez la voie à configurer. Par défaut : La Voie 0 est configurée avec la fonction Character mode link (liaison en mode caractère). La Voie 1 est configurée avec la fonction Modbus link (liaison Modbus). NOTE : Certains paramètres dont l'affichage est estompé ne sont pas accessibles.

Pour configurer la communication Modbus Serial en mode maître, reportez-vous au chapitre Communications Modbus série.

Pour configurer la communication en Mode caractère, reportez-vous au chapitre Communication en Mode caractère.

Ecran de configuration de liaison Modbus esclave

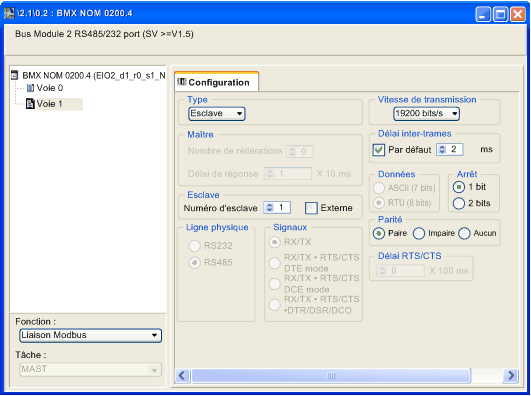

La figure ci-dessous illustre l'écran de configuration esclave du module BMXNOM0200.4 :

Le tableau ci-dessous contient les valeurs par défaut des paramètres de l'écran de configuration Modbus esclave :

Paramètre de configuration	Valeur par défaut
Type	Esclave
Numéro d'esclave	1
Ligne physique	RS-485 uniquement
Signaux	RX/TX uniquement
Vitesse de transmission	19200 bits/s
Délai entre les trames	2 ms
Données	8 bits uniquement
Arrêt	1 bit
Parité	Paire

NOTE : Modbus est un protocole standard. Ce module repose sur un mode d'échange de données unique.

Lorsque vous configurez la communication Modbus Serial en mode maître, les paramètres esclave sont grisés et non modifiables.
