Installation du module BMXNOM0200
Traduction de la notice originale
A propos de nous
Généralités
Le module BMXNOM0200 s'installe dans un rack Modicon X80, dans n'importe quel logement de module ouvert à l'exception de ceux requis pour l'alimentation, le processeur, le communicateur de fin de station ou le module d'extension de rack. Cette installation doit être conforme aux instructions d'installation du rack.
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
L'utilisation de ce produit requiert une expertise dans la conception et la programmation des systèmes d'automatisme. Seules les personnes ayant l'expertise adéquate sont autorisées à programmer, installer, modifier et utiliser ce produit.
Respectez toutes les normes et consignes de sécurité locales et nationales.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
NOTE : Le module BMXNOM0200 peut être installé dans un rack alors que l'application s'exécute sur l'automate.
Mise à la terre du module

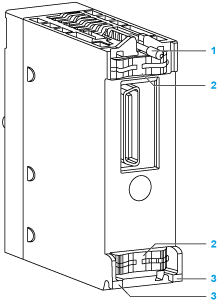

Le module BMXNOM0200 est muni à l'arrière de bandes de contact pour la mise à la terre :
1
Vis de fixation
2
Bandes de contact
3
Ergots de guidage
Si le module est correctement installé sur le rack, les bandes de contact relient le bus de mise à la terre du module au bus de mise à la terre du rack.
DANGER
RISQUE D'ELECTROCUTION
Vérifiez que les bandes de contact de terre sont présentes et ne sont pas tordues.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
NOTE : Si les bandes de contact sont absentes ou tordues, n'utilisez pas le module et contactez votre interlocuteur Schneider Electric.
Installation du module
Installation d'un module BMXNOM0200 dans un rack :
Etape
Action
1
Retirez le cache de protection du connecteur dans l'emplacement du module sur le rack Modicon X80.
2
Positionnez la broche située dans la partie inférieure du module dans le logement correspondants du rack.
3
Faites basculer le module vers le haut du rack de façon à le plaquer sur ce dernier.
4
Serrez la vis de fixation sur la partie supérieure du module afin de maintenir le module en place sur le rack.
Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft).
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Vérifiez que la vis de fixation est bien serrée afin que le module soit fermement fixé au rack.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Un connecteur RJ45 peut ensuite être connecté au module selon le réseau ciblé.
Connexion/Déconnexion
Il est possible de connecter/déconnecter le module BMXNOM0200 sans couper l'alimentation.
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Même si vous pouvez brancher ou débrancher les câbles du module BMXNOM0200 alors que la station est sous tension, cette opération peut interrompre l'application en cours.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Quand le module est débranché du rack, sa mémoire interne est effacée. Il passe par une phase d'initialisation lors de sa reconnexion à l'embase.
Les situations suivantes peuvent causer une interruption momentanée de l'application ou des communications :
Cas pratique : point de connexion supplémentaire
Un module BMXNOM0200 (avec version de micrologiciel >=1.2) peut être inséré dans un rack à n'importe quel emplacement, sans configuration préalable. Cela est très pratique pour connecter Control Expert quand la CPU n'est pas configurée ou pour ajouter un point de connexion. Dans ce cas, le BMXNOM0200 présente une configuration par défaut.
La configuration par défaut du BMXNOM0200 est un esclave MODBUS avec adresse 248, RTU (délai entre les trames = 2 ms), 8 bits de données, 1 bit d'arrêt, une parité paire, RS232 à 115 200 bits/s sur la voie 0 et RS485 à 57 600 bits/s sur la voie 1.
L'adresse 248 est l'adresse point à point à laquelle répond n'importe quel module esclave BMXNOM0200. Cette fonctionnalité vise à connecter directement tout module esclave dont l'adresse est inconnue.
Mise à jour du micrologiciel
Le micrologiciel du BMXNOM0200 peut être mis à jour via l'embase à l'aide d'un des outils suivants :
