Objets langage à échanges implicites associés à la fonction métier
Traduction de la notice originale
A propos de nous
Présentation
Une interface métier intégrée, ou l'ajout d'un module, enrichit automatiquement le projet d'objets langage permettant de programmer cette interface ou ce module.
Ces objets correspondent aux images des entrées/sorties et informations logicielles du module ou de l'interface intégrée métier.
Rappels
Les entrées (%I et %IW) du module sont mises à jour dans la mémoire automate en début de tâche, ou quand l'automate est en mode RUN ou STOP.
Les sorties (%Q et %QW) sont mises à jour à la fin de la tâche, uniquement lorsque l’automate est en mode RUN.
NOTE : Lorsque la tâche est en mode STOP et selon la configuration choisie :
  • les sorties sont mises en position de repli (mode de repli) ;
  • les sorties sont maintenues à leur dernière valeur (mode maintien).
Illustration

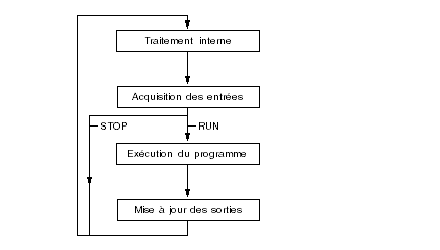

Le schéma ci-dessous illustre le cycle de fonctionnement d'une tâche automate (exécution cyclique) :
