TOD_TO_ARINT: Conversion d'une variable TOD en tableau d'entiers

Description de la fonction

La fonction convertit une variable (tod#) en un tableau d'entiers à deux éléments avec l'heure du jour au format .

Exemple :

Si l'entrée est :

TOD_Variable = tod#10:46:16

Alors la sortie est :

Time_ARRAY[1] = 16#1600
Time_ARRAY[2] = 16#1046

et peuvent être configurés en tant que paramètres supplémentaires.

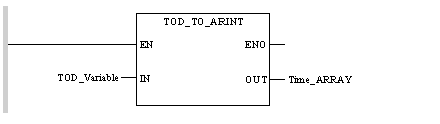

Représentation en FBD

Représentation en LD

Représentation en IL

LD TOD_Variable TOD_TO_ARINT ST Time_ARRAY

Représentation en ST

Time_ARRAY := TOD_TO_ARINT (TOD_Variable) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
TOD_Variable	TIME_OF_DAY	Heure du jour en tant que variable TIME_OF_DAY (tod#).

Description des paramètres de sortie :

Paramètres	Type de données	Signification
Time_ARRAY	ARRAY [n..m] OF INT	Entier ARRAY de deux éléments avec la date et l'heure au format BCD : secondes,-- (16#ss,--), correspond à %SW50 heure, minutes (16#hhmm) correspond à %SW51

Erreurs d'exécution

Si la taille de la sortie Time_ARRAY est trop petite, ENO = 0 et OUT reste inchangé.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

TOD

TOD est l'abréviation de Time Of Day (heure de la journée).

Le type TOD, codé en BCD dans un format 32 bits, contient les informations suivantes :

l'heure codée dans un champ de 8 bits ;
les minutes codées dans un champ de 8 bits ;
les secondes codées dans un champ de 8 bits.

NOTE : les 8 bits de poids faible ne sont pas utilisés.

Le type TOD doit être saisi comme suit : TOD#<Heure>:<Minutes>:<Secondes>

Le tableau ci-après donne les limites inférieure/supérieure de chaque élément :

Champ	Limites	Commentaire
Heure	[00,23]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Minute	[00,59]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Seconde	[00,59]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.

Exemple : TOD#23:59:45.

ARRAY

Un ARRAY est un tableau d'éléments de même type.

La syntaxe est la suivante : ARRAY [<limites>] OF <Type>

Exemple :

ARRAY [1..2] OF BOOL est un tableau à une dimension composé de deux éléments de type BOOL.

ARRAY [1..10, 1..20] OF INT est un tableau à deux dimensions composé de 10 x 20 éléments de type INT.

BCD

BCD est l'acronyme du format Binary Coded Decimal (décimal codé en binaire).

Le format BCD permet de représenter des nombres décimaux compris entre 0 et 9 à l'aide d'un groupe de quatre bits (un demi-octet).

Dans ce format, les quatre bits employés pour coder les nombres décimaux ont une plage de combinaisons inutilisée.

Exemple de codage BCD :

Le nombre 2 450
est codé 0010 0100 0101 0000.
