SUB_TIME : soustraction

Description du fonctionnement

La fonction soustrait la valeur de l’entrée TimeValue2 de celle de l’entrée TimeValue1 et délivre le résultat en sortie.

Les types de données des valeurs d’entrée et de la valeur de sortie doivent être .

Les paramètres supplémentaires et peuvent être configurés.

Formule

Difference = TimeValue1 - TimeValue2

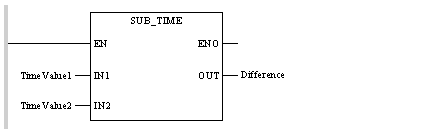

Représentation dans FBD

Représentation :

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD TimeValue1
SUB TimeValue2
ST Difference

Représentation dans ST

Représentation :

Difference := SUB (TimeValue1, TimeValue2) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
TimeValue1	TIME	Diminuende
TimeValue2	TIME	Diminuteur

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Difference	TIME	Différence

Erreur d’exécution

Le bit système %S18 est configuré sur 1 si

la plage des valeurs est dépassée en sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

TIME

Le type TIME exprime une durée en millisecondes. Codé sur 32 bits, ce type permet d'obtenir des durées de 0 à 2 32-1 millisecondes.

Le type TIME présente les unités suivantes : jours (d), heures (h), minutes (m), secondes (s) et millisecondes (ms). Une valeur littérale de type TIME est représentée par une combinaison des types précédents associés au préfixe T#, t#, TIME# ou time#.

Exemples : T#25h15m, t#14,7S, TIME#5d10h23m45s3ms
