REAL_TRUNC_*** : conversion de type

Description du fonctionnement

La fonction convertit (avec troncation à zéro) une valeur d’entrée du type de données en une valeur de sortie du type de données , , ou .

Les paramètres supplémentaires et peuvent être configurés.

Fonctions disponibles

Liste des fonctions disponibles :

REAL_TRUNC_INT
REAL_TRUNC_DINT
REAL_TRUNC_UINT
REAL_TRUNC_UDINT

Exemple

L’exemple suivant montre la manière de convertir.

1,6 -> 1

-1,6 -> -1

1,4 -> 1

-1,4 -> -1

Type de données

Les valeurs d’entrée négatives ne peuvent être converties en types de données ou .

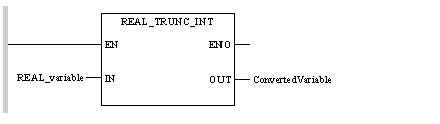

Représentation dans FBD

Représentation d'une application entière :

Représentation dans LD

Représentation d'une application entière :

Représentation dans IL

Représentation d'une application entière :

LD REAL_variable
REAL_TRUNC_INT
ST ConvertedVariable

Représentation dans ST

Représentation d'une application entière :

ConvertedVariable := REAL_TRUNC_INT (REAL_variable) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
REAL_variable	REAL	Valeur d'entrée

Description des paramètres de sortie :

Paramètre	Type de données	Signification
ConvertedVariable	INT, DINT, UINT, UDINT	Valeur de sortie

Erreur d’exécution

Le bit système %S18 est réglé sur 1 et le statut devient %SW17, si

une valeur d’entrée négative est susceptible d’être convertie en une valeur de sortie UDINT ou UINT

ou
un nombre en virgule flottante non admis est présent à l’entrée.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
