AND : fonction ET

Description de la fonction

La fonction considère la liaison ET bit par bit en entrée et affecte le résultat à la sortie.

Les types de données de l'ensemble des valeurs d'entrée et des valeurs de sortie doivent être identiques.

Le nombre d'entrées peut atteindre 32.

et peuvent être configurés en tant que paramètres supplémentaires.

Autres fonctions disponibles

Lors de l'utilisation d'un automate Premium, les fonctions suivantes sont également disponibles dans la bibliothèque obsolète :

AND_DINT
AND_INT

Les fonctionnalités de ces fonctions sont identiques à la fonction ET.

Formule

OUT = IN1 & IN2 & ... & INn

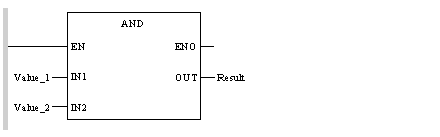

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Value_1
AND Value_2
ST Result

Représentation en ST

Représentation :

Result := AND (Value_1, Value_2) ;

Description des paramètres

Description du paramètre d'entrée :

Paramètre	Type de données	Signification
Value_1	BOOL, BYTE, WORD, DWORD	Séquence de bit d'entrée
Value_2	BOOL, BYTE, WORD, DWORD	Séquence de bit d'entrée
Value_n	BOOL, BYTE, WORD, DWORD	Séquence de bit d'entrée (n = max. 32)

Description du paramètre de sortie :

Paramètre	Type de données	Signification
Résultat	BOOL, BYTE, WORD, DWORD	Séquence de bit de sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

DWORD

DWORD est l'acronyme de « Double Word » (mot double).

Le type DWORD est codé dans un format 32 bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFFFFFF
Octale	8#0	8#37777777777
Binaire	2#0	2#11111111111111111111111111111111

Exemples de représentation :

Données	Représentation dans l'une des bases
00000000000010101101110011011110	16#ADCDE
00000000000000010000000000000000	8#200000
00000000000010101011110011011110	2#10101011110011011110
