WORD_TO_BIT : conversion de type

Description du fonctionnement

Cette procédure convertit une valeur d’entrée du type de données en seize valeurs de sortie du type de données .

Les différents bits du mot d'entrée sont affectés aux sorties en fonction des noms de sorties.

Les paramètres supplémentaires et peuvent être configurés.

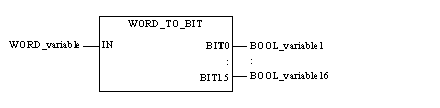

Représentation dans FBD

Représentation :

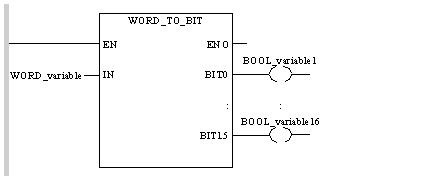

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD WORD_variable
WORD_TO_BIT BOOL_variable1, BOOL_variable2,
             BOOL_variable3, BOOL_variable4, BOOL_variable5,
     BOOL_variable6, BOOL_variable7, BOOL_variable8,
     BOOL_variable9, BOOL_variable10, BOOL_variable11,
     BOOL_variable12, BOOL_variable13, BOOL_variable14,
     BOOL_variable15, BOOL_variable16

Représentation dans ST

Représentation :

WORD_TO_BIT (WORD_variable, BOOL_variable1
    BOOL_variable2, BOOL_variable3, BOOL_variable4,
    BOOL_variable5, BOOL_variable6, BOOL_variable7,
    BOOL_variable8, BOOL_variable9, BOOL_variable10,
    BOOL_variable11, BOOL_variable12, BOOL_variable13,
    BOOL_variable14, BOOL_variable15, BOOL_variable16);

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
WORD_variable	WORD	Entrée

Description des paramètres de sortie :

Paramètres	Type de données	Signification
BOOL_variable1	BOOL	Sortie BIT0
:	:	:
BOOL_variable16	BOOL	Sortie BIT15

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
