NEG : négation

Description du fonctionnement

La fonction effectue une négation de la valeur d’entrée et délivre le résultat à la sortie NegatedOutput.

A la négation, le signe préliminaire est inversé, p. ex.

6 -> -6

-4 -> 4

NOTE : Lors du traitement des types de données et les grandes valeurs négatives ne peuvent pas être converties en valeurs positives. Quand cette erreur se produit, la sortie n’est alors pas mise à zéro.

NOTE : Lors du traitement des types de données et un message d’erreur est toujours généré.

Les types de données des valeurs d’entrée et de sortie doivent être identiques.

Les paramètres supplémentaires et peuvent être configurés.

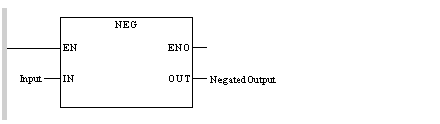

Représentation dans FBD

Représentation :

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD Input
NEG
ST NegatedOutput

Représentation dans ST

Représentation :

NegatedOutput := NEG (Input) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
Input	INT, DINT, UINT, UDINT, REAL	Entrée

Description des paramètres de sortie :

Paramètres	Type de données	Signification
NegatedOutput	INT, DINT, UINT, UDINT, REAL	Sortie niée

Erreur d’exécution

Le bit système %S18 est configuré sur 1 si

lors de l'exécution de la fonction, il y a violation de la plage de valeurs à l'entrée ( types de données INT et DINT)

ou

une valeur d’entrée du type de données UDINT ou UINT doit être convertie.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
