BYTE_TO_BIT : conversion de type

Description du fonctionnement

Cette procédure convertit une valeur d’entrée du type de données en huit valeurs de sortie du type de données .

Les différents bits de l'octet à l'entrée sont affectés aux sorties suivant les noms de sorties.

Les paramètres supplémentaires et peuvent être configurés.

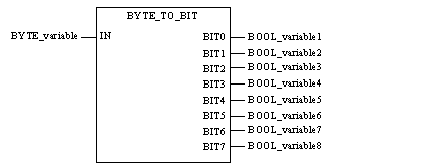

Représentation dans FBD

Représentation :

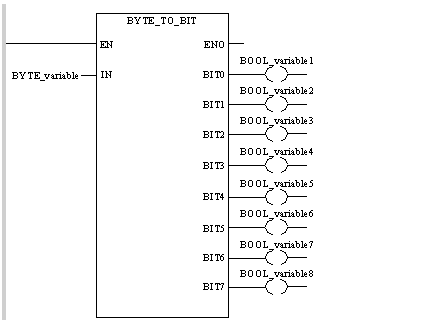

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD BYTE_variable
BYTE_TO_BIT BOOL_variable1, BOOL_variable2, BOOL_variable3,
            BOOL_variable4, BOOL_variable5, BOOL_variable6,
            BOOL_variable7, BOOL_variable8

Représentation dans ST

Représentation :

BYTE_TO_BIT (BYTE_variable, BOOL_variable1, BOOL_variable2,
             BOOL_variable3, BOOL_variable4, BOOL_variable5,
            BOOL_variable6, BOOL_variable7, BOOL_variable8);

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
BYTE_variable	BYTE	Entrée

Description des paramètres de sortie :

Paramètres	Type de données	Signification
BOOL_variable1	BOOL	Bit de sortie 0
BOOL_variable2	BOOL	Bit de sortie 1
:	:	:
BOOL_variable8	BOOL	Bit de sortie 7

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
