INT_TO_DBCD : conversion d'un entier codé en binaire en un entier décimal codé en binaire double

Description de la fonction

La fonction INT_TO_DBCD effectue la conversion d'un entier codé en binaire en format décimal codé binaire double (). Elle convertit les nombres BCD jusqu'à 32767.

NOTE : Cette fonction est utile pour convertir les nombres supérieurs à 9999 (par rapport à la fonction INT_TO_BCD).

Les paramètres supplémentaires et peuvent être configurés.

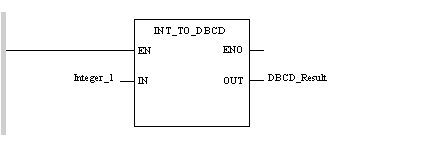

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Integer_1

INT_TO_DBCD

ST DBCD_Result

Représentation en ST

Représentation :

DBCD_Result:= INT_TO_DBCD(Integer_1);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Integer_1	INT	Entier codé en binaire compris entre 0 et 32767. Exemple : Integer_1 = 30000

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
DBCD_Result	DINT	DBCD_Result est un entier double au format BCD. Exemple : avec la valeur fournie dans l'exemple du tableau précédent, DBCD_Result = 16#00030000

Erreurs d'exécution

Le bit %S18 est défini sur 1 lorsque la valeur à convertir n'est pas comprise dans la plage de 0 à 32767. La fonction renvoie alors comme résultat la valeur du paramètre d'entrée.

DBCD

Représentation d'un entier double au format double BCD.

Le format BCD (Binary Coded Decimal) est utilisé pour représenter des nombres décimaux compris entre 0 et 9 à l'aide d'un groupe de quatre bits.

Dans ce format, les quatre bits employés pour coder les nombres décimaux ont une plage de combinaisons inutilisée.

Exemple de codage DBCD :

Le nombre 78 993 016
est codé 0111 1000 1001 1001 0011 0000 0001 0110.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
