MOVE_***_*** : conversion de tableau

Description de la fonction

Entre autres choses, la fonction MOVE_***_*** convertit un tableau en valeur ou une valeur en tableau.

Les paramètres supplémentaires et peuvent être configurés.

Fonctions disponibles

Les fonctions disponibles sont les suivantes :

MOVE_AREBOOL_INT (conversion d'un tableau EBOOL en élément de type INT).
MOVE_AREBOOL_DINT (conversion d'un tableau EBOOL en élément de type DINT).
MOVE_INT_AREBOOL (conversion d'un élément de type INT en tableau EBOOL).
MOVE_DINT_AREBOOL (conversion d'un élément de type DINT en tableau EBOOL).

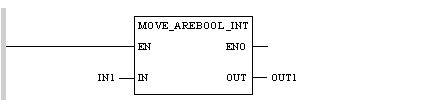

Représentation en FBD

Représentation appliquée à la conversion d'un tableau EBOOL en entier :

Représentation en LD

Représentation appliquée à la conversion d'un tableau EBOOL en entier :

Représentation en IL

Représentation appliquée à la conversion d'un tableau EBOOL en entier :

LD IN1

MOVE_AREBOOL_INT OUT1

Représentation en ST

Représentation appliquée à la conversion d'un tableau EBOOL en entier :

MOVE_AREBOOL_INT(IN1, OUT1);

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Paramètre	Type	Commentaire
IN1	INT, DINT, ARRAY [n..m] OF EBOOL.	n et m sont des entiers positifs, négatifs ou nuls.

Le tableau suivant décrit le paramètre de sortie :

Paramètre	Type	Commentaire
OUT1	INT, DINT, ARRAY [n..m] OF EBOOL.	Lorsque IN1 est un tableau EBOOL, OUT1 est un élément de type INT ou DINT contenant les éléments IN1. Lorsque IN1 n'est pas un tableau, OUT1 est un entier simple ou double, converti à partir d'un tableau booléen.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

EBOOL

EBOOL est l'acronyme du type Extended BOOLean (booléen étendu). Un type EBOOL possède une valeur (0 pour FALSE ou 1 pour TRUE), mais également des fronts montants ou descendants et des fonctions de forçage.

Une variable EBOOL occupe un octet de mémoire.

L'octet contient les informations suivantes :

un bit pour la valeur ;
un bit pour l'historique (chaque fois que l'objet change d'état, la valeur est copiée dans ce bit ) ;
un bit pour le forçage (égal à 0 si l'objet n'est pas forcé, égal à 1 s'il est forcé).

La valeur par défaut de chaque bit est 0 (FALSE).
