NOT_*** : négation logique de tableaux

Description de la fonction

La fonction NOT_*** effectue une négation logique (bit à bit) de tous les éléments d'un tableau.

NOTE : Le résultat est toujours un tableau.

Les paramètres supplémentaires et peuvent être configurés.

Fonctions disponibles

Les fonctions disponibles sont les suivantes :

NOT_AREBOOL,
NOT_ARWORD,
NOT_ARDWORD.

Les fonctions disponibles dans la bibliothèque Obsolète sont les suivantes :

NOT_ARINT (négation logique de chaque élément d'un tableau INT).
NOT_ARDINT (négation logique de chaque élément d'un tableau DINT).

Par exemple : %M11:3 := NOT_AREBOOL (%M1:3);

où %M1 est 1, %M2 est 0 et %M3 est 1, puis %M11 sera 0, %M12 sera 1 et %M13 sera 0.

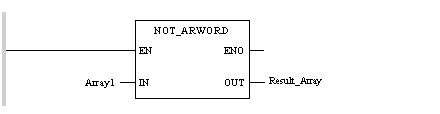

Représentation en FBD

Représentation appliquée à une chaîne de 16 bits :

Représentation en LD

Représentation appliquée à une chaîne de 16 bits :

Représentation en IL

Représentation appliquée à une chaîne de 16 bits :

LD Array1

NOT_ARWORD

ST Result_Array

Représentation en ST

Représentation appliquée à une chaîne de 16 bits :

Result_Array:= NOT_ARWORD(Array1);

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Paramètre	Type	Commentaire
Array1	ARRAY [n..m] OF EBOOL, ARRAY [n..m] OF WORD, ARRAY [n..m] OF DWORD	n et m sont des entiers positifs, négatifs ou nuls.

Le tableau suivant décrit le paramètre de sortie :

Paramètre	Type	Commentaire
Result_Array	ARRAY [n..m] OF EBOOL, ARRAY [n..m] OF WORD, ARRAY [n..m] OF DWORD	Les éléments de Result_Array sont le résultat de l'opération NON logique (bit à bit) sur Array1. Du même type que les éléments du tableau Array 1.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

EBOOL

EBOOL est l'acronyme du type Extended BOOLean (booléen étendu). Un type EBOOL possède une valeur (0 pour FALSE ou 1 pour TRUE), mais également des fronts montants ou descendants et des fonctions de forçage.

Une variable EBOOL occupe un octet de mémoire.

L'octet contient les informations suivantes :

un bit pour la valeur ;
un bit pour l'historique (chaque fois que l'objet change d'état, la valeur est copiée dans ce bit ) ;
un bit pour le forçage (égal à 0 si l'objet n'est pas forcé, égal à 1 s'il est forcé).

La valeur par défaut de chaque bit est 0 (FALSE).

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

DWORD

DWORD est l'acronyme de « Double Word » (mot double).

Le type DWORD est codé dans un format 32 bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFFFFFF
Octale	8#0	8#37777777777
Binaire	2#0	2#11111111111111111111111111111111

Exemples de représentation :

Données	Représentation dans l'une des bases
00000000000010101101110011011110	16#ADCDE
00000000000000010000000000000000	8#200000
00000000000010101011110011011110	2#10101011110011011110
