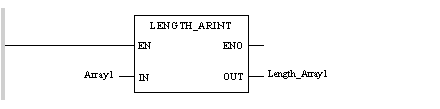

LENGTH_*** : longueur d'un tableau

Paramètre	Type	Commentaire
Array1	ARRAY [n..m] OF EBOOL ARRAY [n..m] OF WORD ARRAY [n..m] OF DWORD ARRAY [n..m] OF INT ARRAY [n..m] OF DINT ARRAY [n..m] OF REAL ARRAY [n..m] OF BOOL ARRAY [n..m] OF BYTE ARRAY [n..m] OF DATE ARRAY [n..m] OF DT ARRAY [n..m] OF STRING ARRAY [n..m] OF TIME ARRAY [n..m] OF TOD ARRAY [n..m] OF UINT ARRAY [n..m] OF UDINT	n et m sont des entiers positifs, négatifs ou nuls.

Paramètre	Type	Commentaire
Length_Array1	INT	Longueur du tableau (nombre d'éléments du tableau).

DFB

DFB est l'acronyme de « Derived Function Block » (bloc fonction dérivé).

Les types DFB sont des blocs fonction programmables par l'utilisateur en langage ST, IL, LD ou FBD.

L'utilisation de ces types DFB dans une application permet :

de simplifier la conception et la saisie du programme ;
d'accroître la lisibilité du programme ;
de faciliter sa mise au point ;
de diminuer le volume de code généré.

EN

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

EBOOL

EBOOL est l'acronyme du type Extended BOOLean (booléen étendu). Un type EBOOL possède une valeur (0 pour FALSE ou 1 pour TRUE), mais également des fronts montants ou descendants et des fonctions de forçage.

Une variable EBOOL occupe un octet de mémoire.

L'octet contient les informations suivantes :

un bit pour la valeur ;
un bit pour l'historique (chaque fois que l'objet change d'état, la valeur est copiée dans ce bit ) ;
un bit pour le forçage (égal à 0 si l'objet n'est pas forcé, égal à 1 s'il est forcé).

La valeur par défaut de chaque bit est 0 (FALSE).

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

DWORD

DWORD est l'acronyme de « Double Word » (mot double).

Le type DWORD est codé dans un format 32 bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFFFFFF
Octale	8#0	8#37777777777
Binaire	2#0	2#11111111111111111111111111111111

Exemples de représentation :

Données	Représentation dans l'une des bases
00000000000010101101110011011110	16#ADCDE
00000000000000010000000000000000	8#200000
00000000000010101011110011011110	2#10101011110011011110

DINT

DINT est l'abréviation du format Double INTeger (entier double codé sur 32 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 31) à (2 puissance 31) - 1.

Exemple :

-2147483648, 2147483647, 16#FFFFFFFF.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.

BOOL

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

BYTE

8 bits constituent un octet (BYTE). La saisie d'un BYTE s'effectue soit en mode binaire, soit en base 8.

Le type BYTE est codé dans un format 8 bits qui, au format hexadécimal, s'étend de 16#00 à 16#FF.

DATE

Le type DATE, codé en BCD dans un format 32 bits, contient les informations suivantes :

l'année codée dans un champ de 16 bits ;
le mois codé dans un champ de 8 bits ;
le jour codé dans un champ de 8 bits.

Le type DATE doit être saisi comme suit : D#<Année>-<Mois>-<Jour>

Le tableau ci-après donne les limites inférieure/supérieure de chaque élément :

Champ	Limites	Commentaire
Année	[1990,2099]	Année
Mois	[01,12]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Jour	[01,31]	Pour les mois 01/03/05/07/08/10/12
	[01,30]	Pour les mois 04/06/09/11
	[01,29]	Pour le mois 02 (années bissextiles)
	[01,28]	Pour le mois 02 (années non bissextiles)

DT

DT est l'acronyme de « Date and Time » (date et heure).

Le type DT, codé en BCD dans un format 64 bits, contient les informations suivantes :

l'année codée dans un champ de 16 bits ;
le mois codé dans un champ de 8 bits ;
le jour codé dans un champ de 8 bits ;
l'heure codée dans un champ de 8 bits ;
les minutes codées dans un champ de 8 bits ;
les secondes codées dans un champ de 8 bits.

NOTE : les 8 bits de poids faible ne sont pas utilisés.

Le type DT doit être saisi comme suit :

DT#<Année>-<Mois>-<Jour>-<Heure>:<Minutes>:<Secondes>

Le tableau ci-après donne les limites inférieure/supérieure de chaque élément :

Champ	Limites	Commentaire
Année	[1990,2099]	Année
Mois	[01,12]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Jour	[01,31]	Pour les mois 01/03/05/07/08/10/12
	[01,30]	Pour les mois 04/06/09/11
	[01,29]	Pour le mois 02 (années bissextiles)
	[01,28]	Pour le mois 02 (années non bissextiles)
Heure	[00,23]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Minute	[00,59]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Seconde	[00,59]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.

STRING

Une variable de type STRING est une chaîne de caractères ASCII. La longueur maximale d'une chaîne est de 65 534 caractères.

TIME

Le type TIME exprime une durée en millisecondes. Codé sur 32 bits, ce type permet d'obtenir des durées de 0 à 2 32-1 millisecondes.

Le type TIME présente les unités suivantes : jours (d), heures (h), minutes (m), secondes (s) et millisecondes (ms). Une valeur littérale de type TIME est représentée par une combinaison des types précédents associés au préfixe T#, t#, TIME# ou time#.

Exemples : T#25h15m, t#14,7S, TIME#5d10h23m45s3ms

TOD

TOD est l'abréviation de Time Of Day (heure de la journée).

Le type TOD, codé en BCD dans un format 32 bits, contient les informations suivantes :

l'heure codée dans un champ de 8 bits ;
les minutes codées dans un champ de 8 bits ;
les secondes codées dans un champ de 8 bits.

NOTE : les 8 bits de poids faible ne sont pas utilisés.

Le type TOD doit être saisi comme suit : TOD#<Heure>:<Minutes>:<Secondes>

Le tableau ci-après donne les limites inférieure/supérieure de chaque élément :

Champ	Limites	Commentaire
Heure	[00,23]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Minute	[00,59]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Seconde	[00,59]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.

Exemple : TOD#23:59:45.

UINT

UINT est l'abréviation du format « Unsigned INTeger » (entier non signé codé sur 16 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 16) - 1.

Exemple :

0, 65535, 2#1111111111111111, 8#177777, 16#FFFF.

UDINT

UDINT est l'acronyme du format « Unsigned Double INTeger » (entier double non signé) (codé sur 32 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 32) - 1.

Exemple :

0, 4294967295, 2#11111111111111111111111111111111, 8#37777777777, 16#FFFFFFFF.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.
