LEN_INT : longueur d'une chaîne de caractères

Description de la fonction

La fonction LEN_INT calcule le nombre de caractères d’une chaîne de caractères.

Les paramètres supplémentaires et peuvent être configurés.

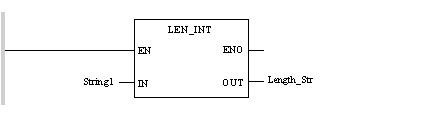

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD String1

LEN_INT

ST Length_Str

Représentation en ST

Représentation :

Length_Str := LEN_INT(String1);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
String1	STRING	Chaîne de caractères dont la longueur est recherchée. Exemple : String1 contient ‘MISE EN STOP’

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Length_Str	INT	Length_Str contient la longueur de la chaîne de caractères String1. Exemple : avec les valeurs d’exemple indiquées dans le tableau précédent, Length_Str = 12

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
