DEC : décrémentation d'une variable

Description de la fonction

La fonction DEC décrémente une variable de 1.

Le paramètre de cette fonction peut être déclaré de type .

Les paramètres supplémentaires et peuvent être configurés.

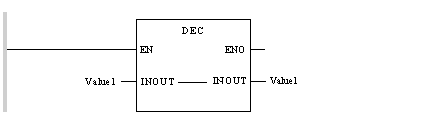

Représentation en FBD

Représentation appliquée à un entier :

Représentation en LD

Représentation appliquée à un entier :

Représentation en IL

Représentation appliquée à un entier :

CAL DEC(Value1)

Représentation en ST

Représentation appliquée à un entier :

DEC(Value1);

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée/sortie :

Paramètre	Type	Commentaire
Value1	INT, DINT, UINT, UDINT.	A chaque passage du programme sur cette EF, la variable Value1 est décrémentée d’une unité.

Erreurs d'exécution

En cas de débordement, le bit système %S18 est réglé sur 1 et la valeur décrémentée passe en positif (32767 pour un entier, par exemple).

ANY

Une hiérarchie existe entre les différents types de données. Dans les DFB, il est parfois possible de déclarer les variables pouvant contenir plusieurs types de valeurs. On utilise alors les types ANY_xxx.

La figure suivante décrit cette structure hiérarchisée :

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.

DINT

DINT est l'abréviation du format Double INTeger (entier double codé sur 32 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 31) à (2 puissance 31) - 1.

Exemple :

-2147483648, 2147483647, 16#FFFFFFFF.

UINT

UINT est l'abréviation du format « Unsigned INTeger » (entier non signé codé sur 16 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 16) - 1.

Exemple :

0, 65535, 2#1111111111111111, 8#177777, 16#FFFF.

UDINT

UDINT est l'acronyme du format « Unsigned Double INTeger » (entier double non signé) (codé sur 32 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 32) - 1.

Exemple :

0, 4294967295, 2#11111111111111111111111111111111, 8#37777777777, 16#FFFFFFFF.
