Comment mettre en œuvre un bloc fonction DFB
(Traduction du document original anglais)
A propos de nous
Rappel
Le DFB de sécurité AS-i existe dans la bibliothèque de diagnostic.
Utilisation des DFB
Cette instance du bloc s'utilise ensuite comme un bloc fonction standard en langage à contacts, ou comme une fonction élémentaire en langage littéral structuré, liste d'instructions ou à blocs fonction.
Elle peut se programmer dans les différentes tâches (excepté dans les tâches événementielles) et sections du projet.
Instance de DFB de sécurité
Le tableau suivant décrit la marche à suivre pour créer une instance de DFB de sécurité :
Etape
Action
1
Sélectionnez dans la fenêtre de l'éditeur de données l'onglet Blocs fonction.
2
Cochez la case DFB.
3
Déclarez une instance de DFB dans la colonne Nom.
4
Pour sélectionner le type de DFB, double-cliquez dans la colonne Type de la nouvelle instance et appuyez sur le bouton .

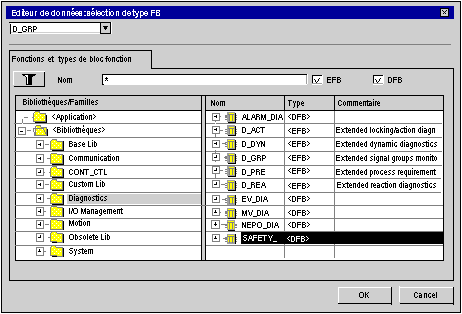

Résultat : la fenêtre Editeur de données : sélection de type FB s'ouvre.
5
Sélectionnez le répertoire Bibliothèques dans la zone Bibliothèques/Familles.
6
Dans la zone <Bibliothèques>, sélectionnez le répertoire Diagnostics.
Résultat : les différents DFB de diagnostic apparaissent à droite de l'écran :
7
Sélectionnez le type de DFB SAFETY_MONITOR dans la colonne Nom et validez par OK.
8
Programmez le DFB dans le module programme désiré.
