Description du bloc fonction de sécurité du bus AS-i

Description de la fonction

Ce DFB permet d'obtenir les données traitées par le moniteur de sécurité.

Représentation en FBD

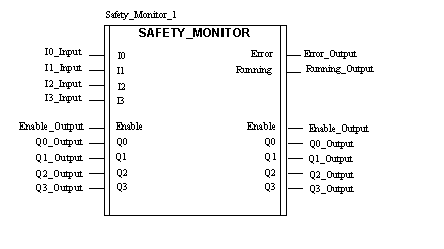

Représentation du DFB de sécurité :

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type	Description
I0	EBOOL	Variable d'entrée 0 : %I\b.e\r.m.0.
I1	EBOOL	Variable d'entrée 1 : %I\b.e\r.m.1.
I2	EBOOL	Variable d'entrée 2 : %I\b.e\r.m.2.
I3	EBOOL	Variable d'entrée 3 : %I\b.e\r.m.3.

Légende :
b : numéro du bus AS-i. e : numéro d'esclave. r : rack. m : module.

Le tableau suivant décrit les paramètres d'entrée/sortie :

Paramètre	Type	Description
Enable	EBOOL	Activation du DFB (Cold Start) : si ce bit est à 1, le DFB s'exécute sinon il est désactivé. Les informations ne sont exploitables que si Enable = 0.
Q0	EBOOL	Variable de sortie 0 : %Q\b.e\r.m.0.
Q1	EBOOL	Variable de sortie 1 : %Q\b.e\r.m.1.
Q2	EBOOL	Variable de sortie 2 : %Q\b.e\r.m.2.
Q3	EBOOL	Variable de sortie 3 : %Q\b.e\r.m.3.

Légende :
b : numéro du bus AS-i. e : numéro d'esclave. r : rack. m : module.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Description
Error	EBOOL	Ce bit est mis à 1 si une erreur apparaît : erreur de DFB ou erreur du bus de sécurité (au moins un esclave est en erreur) : si c'est une erreur du DFB (enable = 0) : consultez Dfb_error (≠ 0) pour plus d'informations. Dans le cas d'une erreur du DFB, les informations du projet de sécurité ne sont plus valable. si c'est une erreur du projet de sécurité (Dfb_error = 0 et Enable = 1) : consultez S1_ pour connaître la liste des esclaves en erreur.
Running	EBOOL	Ce bit est mis à 1 pendant l'exécution du DFB.

Le tableau suivant décrit les variables internes publiques :

Nom	Type	Description
Abort	EBOOL	Si ce bit est à 0 dans un cycle et à 1 dans le cycle suivant, tous les échanges entre l'UC et le moniteur de sécurité sont stoppés et le DFB est réinitialisé. Toutes les données internes du DFB sont mises à 0.
Timeout	INT	Timeout des échanges de données (base de temps de 100 ms). Si le DFB ne reçoit pas une correction avant cette période, la transaction est annulée, le DFB désactivé et le bit d'erreur est mis à 1 (Dfb_stat et Dfb_err sont mis à jour).
Moni_err	EBOOL	Ce bit est à 1 si le moniteur est en erreur.
Out_1	EBOOL	Ce bit est à 1 si le contact OUT1 est fermé.
Out_2	EBOOL	Ce bit est à 1 si le contact OUT2 est fermé.
SI_ready	DINT	Chaque bit correspond à l'index de l'équipement de sécurité qui est dans un état de test ou de lecture.
SI_off	DINT	Chaque bit correspond à l'index de l'équipement de sécurité qui est désactivé.
SI_error	DINT	Chaque bit correspond à l'index de l'équipement de sécurité qui est en erreur.
Dfb_stat	INT	C'est l'état du DFB. Cette variable permet à l'utilisateur de vérifier la progression du DFB.
Dfb_err	INT	Ce mot donne le type d'erreur : 16#90 : la réponse envoyée par le moniteur n'est pas valide, 16#91 : le DFB a été effacé par l'utilisateur, 16#92 : l'échange est stoppé sur un timeout, le DFB ne peut pas recevoir de données.

Recherche d'un esclave de sécurité ayant été activé

La recherche de l'adresse d'un esclave de sécurité activé peut être facilitée par la prise en compte des entrées I3/I2/I1/I0 de l'esclave. Ces entrées sont égales à 0/0/0/0 si l'esclave est activé, et différentes de 0/0/0/0 si l'esclave n'est pas activé. Cette information ne doit pas être prise en compte dans la sécurité : seul le moniteur de sécurité fournit des sorties de sécurité.
