Description physique
(Traduction du document original anglais)
A propos de nous
Généralités
Le module TSX SAY 1000 se présente sous la forme d'un module au format standard.

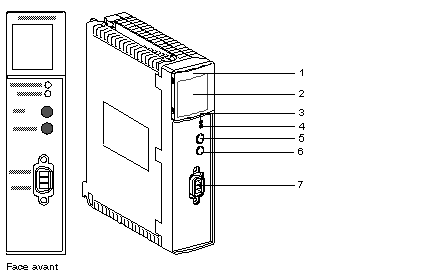

Illustration
Tableau des repères
Le tableau suivant décrit les différents repères du schéma ci-dessus :
Repère
Description
1
Bloc de visualisation comprenant 4 voyants d'état pour affichage des modes de fonctionnement du module :
  • Voyant RUN (vert) : allumé en fonctionnement normal du module.
  • Voyant ERR (rouge) : allumé, il signale un défaut du module.
  • Voyant /B (vert) : affichage des esclaves d'adresse standard ou /A.
  • Voyant I/O (rouge) : allumé, il signale un défaut sur le bus AS-i.
2
Bloc de visualisation comprenant 32 voyants (0 à 31) qui permettent le diagnostic du bus AS-i et la visualisation des états de chaque esclave connecté sur le bus.
3
Voyant PWR OK (vert) : allumé, il signale que l'alimentation est conforme.
4
Voyant FAULT (rouge) : allumé, il signale les défauts liés au bus AS-i.
5
Bouton poussoir A/B permettant de connaître l'état des équipements du bus en basculant de la banque A vers B.
6
Bouton poussoir MODE, un appui prolongé sur ce bouton provoque une initialisation des esclaves et le passage en mode local. Ceci permet ensuite la programmation des esclaves par leur interface infra-rouge, ou permet la connexion au bus de la nouvelle console de poche de diagnostic. Pour revenir en mode normal, il suffit d'effectuer de nouveau un appui prolongé sur ce bouton.
7
Connecteur de type CANNON SUB D pour raccordement au bus AS-i.
