La partie inférieure de l'écran de mise au point d'un module de communication est réservée au diagnostic du bus AS-i V2.
Les équipements esclaves connectés au bus sont visualisés dans les deux colonnes de la zone Configuration AS-Interface V2. La colonne de gauche liste les esclaves de type adressage standard (A) ou adressage étendu (B) et la colonne de droite, les esclaves de type adressage étendu (B) uniquement. En regard du numéro d'esclave, une icône indique l'état de celui-ci.

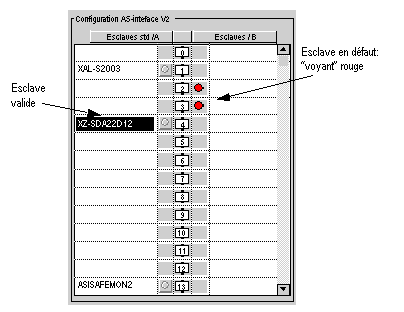

Visualisation de l'état des esclaves
Illustration

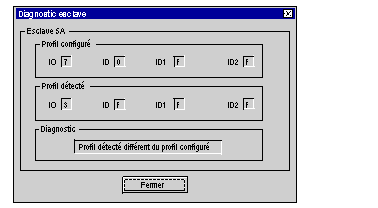

En cliquant sur le bouton en regard de l'esclave, une fenêtre détaille alors l'état de ce dernier, comme le montre la figure ci-dessous :
Pour chaque équipement esclave, la fenêtre Diagnostic esclave peut afficher les défauts suivants :
-
Un profil est prévu en configuration, mais aucun esclave n'est détecté.
-
Un profil est détecté, mais aucun esclave n'est prévu en configuration.
-
Un profil est détecté, mais le profil prévu en configuration est différent (I/O, ID, ID1 ou ID2).
-
Le défaut périphérique, si l'esclave le supporte.
NOTE : le champ Profil dans la zone esclave de l'écran de mise au point permet de vérifier si les profils de l'esclave prévu (Configuré) et de l'esclave Détecté sont bien identiques.
