Comment déclarer un équipement esclave sur le bus AS-i V2
(Traduction du document original anglais)
A propos de nous
Présentation
Le logiciel Control Expert propose un catalogue de produits Schneider regroupant l'ensemble des esclaves AS-i V2 disponibles. Ce catalogue est actuellement structuré selon les familles suivantes :
Le choix Famille privée donne à l'utilisateur la possibilité d'enrichir le catalogue Control Expert avec des produits spécifiques AS-i à partir de son terminal de programmation.
NOTE : Un projet utilisant des produits AS-i provenant du catalogue Famille privée est toujours lié à l'utilisation du catalogue Famille privée du poste de travail dans lequel ce catalogue a été créé.
Procédure
Cette opération permet de déclarer un équipement esclave sur le bus AS-i V2.
Etape
Action
1
Accédez à l'écran de configuration matérielle du module AS-i.
2

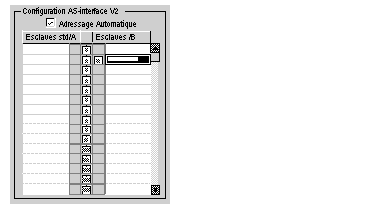

Dans le champ Configuration AS-Interface V2, double-cliquez dans la cellule correspondant au numéro d'emplacement d'accueil du nouvel esclave (1A à 31A ou 1B à 31B) ou sélectionnez ladite cellule, puis exécutez la commande Edition → Ajouter un esclave AS-i.
Résultat : l'écran Associer un profil apparaît.
3
Sélectionnez dans le champ Nom famille AS-i la famille désirée.
Résultat : le Catalogue de profils associé à la famille sélectionnée apparaît.
Légende de la colonne @ :
std : esclave de type adressage standard (à configurer dans la colonne /A).
A/B : esclave de type adressage étendu (à configurer dans les colonnes /A ou /B).
Remarque : il est normal que les produits ou familles suivants aient été supprimés puisqu'ils ne sont plus fabriqués ni commercialisés :
  • Signalisation et contrôle (code 7)
  • Détecteur de proximité inductif (code 11)
  • Interface IP67 Modulaire M12 (code 3)
  • Interface IP67 M12 (code 10)
  • Interface IP67 M8 (code 15)
  • Clavier (code 5)
  • Détecteur photo-électrique (code 9)
  • Produits XVA-S102 des colonnes lumineuses (code 6)
Les produits sont toujours renseignés, mais seul l'accès via les familles est supprimé. Il n'est plus possible d'ajouter les produits ci-dessus. En revanche, si l'application les utilisait, ces produits apparaîtront normalement sur son écran de configuration (pas de blanc) et tout fonctionnera normalement.
4
Sélectionnez dans le Catalogue de profils l'équipement désiré.
5
Confirmez votre sélection avec OK.
Résultat : l'équipement esclave est déclaré dans son emplacement et la référence de l'équipement connecté apparaît face au numéro de l'esclave.
6
Pour connecter d'autres équipements esclaves au bus AS-i V2, répétez la procédure à partir de l'étape 2.
Règles de configuration
Les règles de configuration des esclaves sont les suivantes :
Au maximum, on pourra donc configurer 62 esclaves adressage étendu ou 31 esclaves adressage standard.
Un contrôle de validité est effectué pendant la saisie des esclaves. Un message tel que le suivant sera affiché si l'opération est impossible :
NOTE : Un esclave de type analogique doit être configuré comme esclave à adressage standard (dans la colonne Esclaves /A) et interdit l'utilisation de l'emplacement immédiatement à sa droite (dans la colonne Esclaves /B).
